| Funktion |
Wendeschütz |
| Tragschienenmontage möglich |
false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
230 - 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
240 - 240 V |
| Bemessungssteuerspeisespannung Us bei DC |
0 V |
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
6 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Spannungsart der Betriebsspannung |
AC |
| Betriebsspannung bei AC 50 Hz |
24 - 690 V |
| Betriebsspannung bei AC 60 Hz |
24 - 690 V |
| Betriebsspannung bei DC |
0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
9 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
4 kW |
| Bemessungsbetriebsleistung NEMA |
3,7 kW |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
2 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Breite |
90 mm |
| Höhe |
61 mm |
| Tiefe |
94 mm |

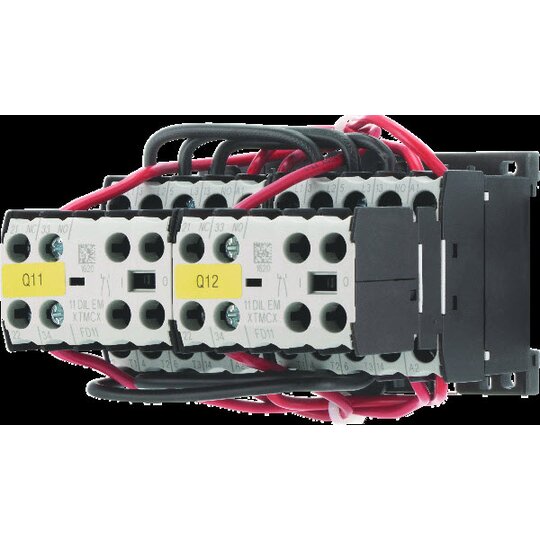

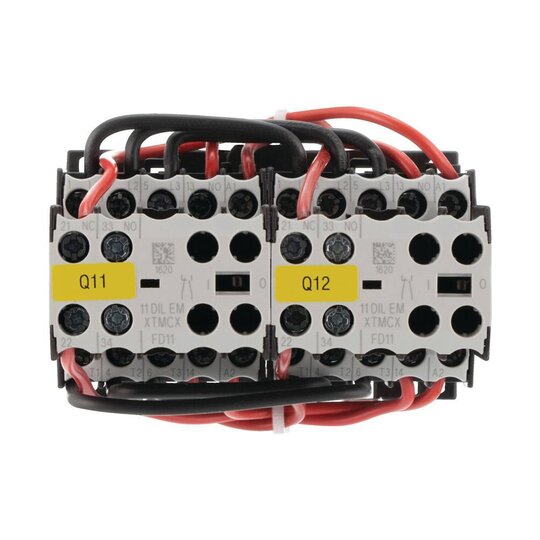

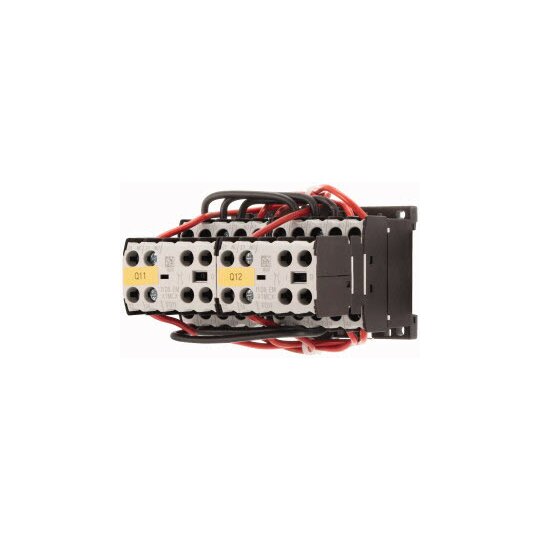

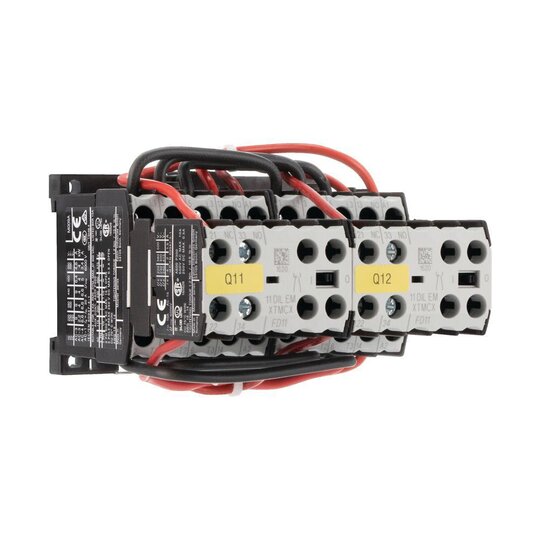

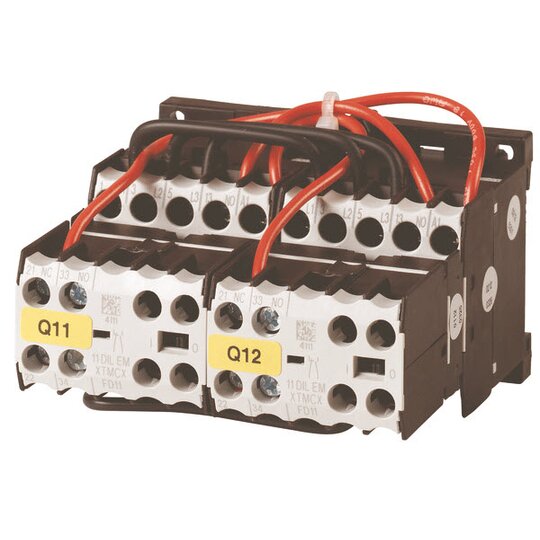

Wendeschützkombination, Applikation: Schützkombinationen für den Motorstart mit zwei Drehrichtungen, Zubehör: Wendekombinationen DIUL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
