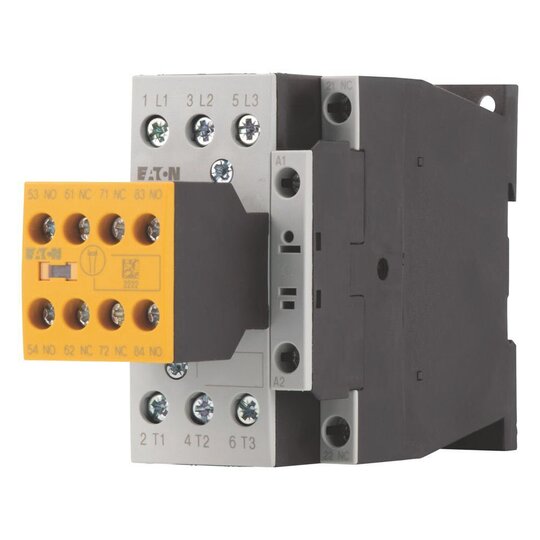

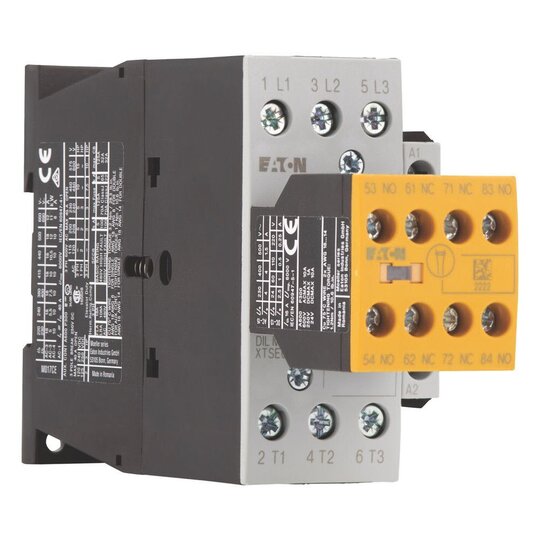

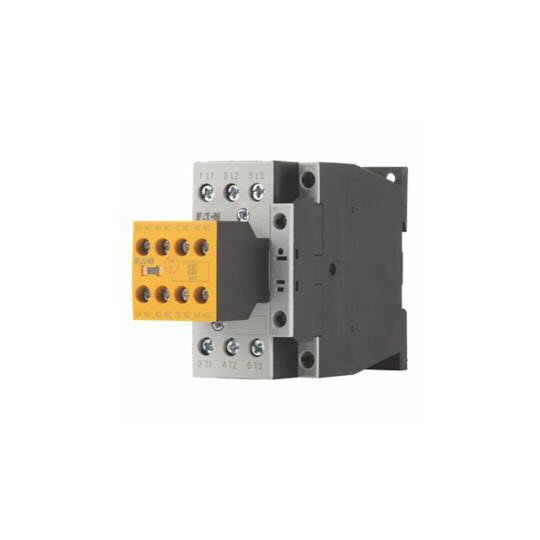

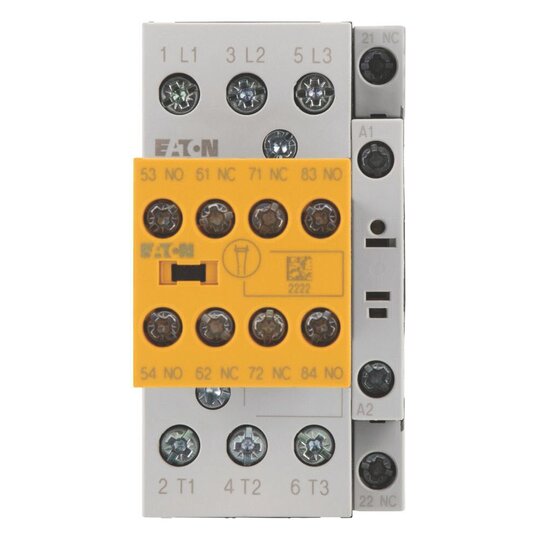

EATON DILMS17-23(RDC24) Sicherheitsschütz 191710
1 Stück

Listenpreis
Art.-Nr.
2783470
EAN
4015081922239
Hersteller-Nr.
191710
DEHA.-Nr.
5436887
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 40 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 17 A
Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 10 A
Bemessungsbetriebsleistung bei AC-4, 400 V 4,5 kW
Bemessungsbetriebsleistung NEMA 7,4 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 3
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 85 mm
Tiefe 138 mm

Sicherheitsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: Hilfsschalterbaustein unlösbar mit Grundgerät verbunden (manuelle Betätigung nicht möglich)., Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 40 A, gekapselt: Ith= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 88 A, gekapselt: Ith= 80 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 3 Ö, Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
