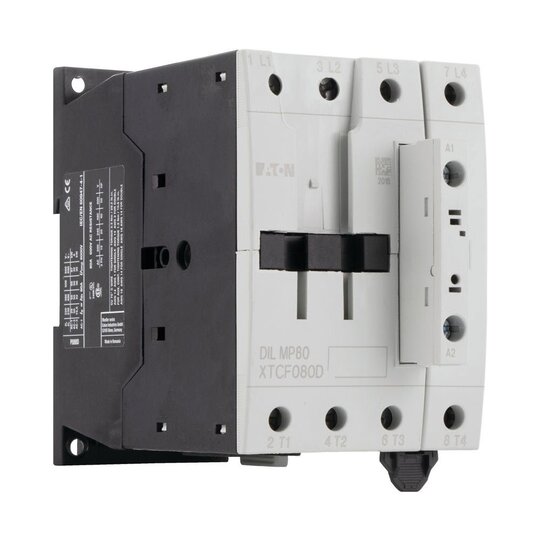

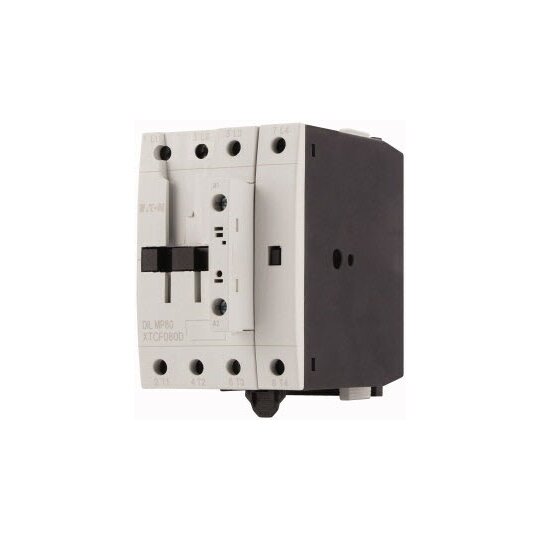

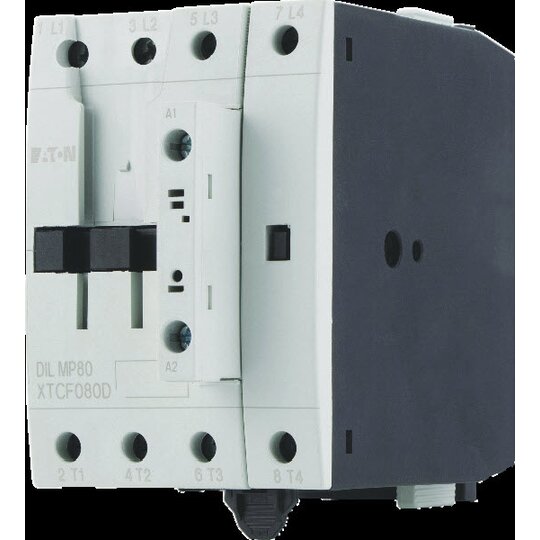

EATON DILMP80(RAC240) 167513 Leistungsschütz, 80A/AC-1, AC, 4p
1 Stück

Listenpreis
Art.-Nr.
2710485
EAN
4015081640140
Hersteller-Nr.
167513
DEHA.-Nr.
3803474
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 190 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 190 - 240 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 4
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 230 - 690 V
Betriebsspannung bei AC 60 Hz 230 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 40 A
Bemessungsbetriebsleistung bei AC-4, 400 V 20 kW
Bemessungsbetriebsleistung NEMA 29,8 kW
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Geeignet für Reiheneinbau false
Breite 74 mm
Höhe 115 mm
Tiefe 132 mm

Leistungsschütz, Applikation: Leistungsschütz für 4-polige Verbraucher, Leistungsschütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, 380 V 400 V: Ie= 50 A, konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 80 A, gekapselt: Ith= 64 A, konventioneller thermischer Strom 1-polig offen: Ith= 207 A, gekapselt: Ith= 186 A, 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
