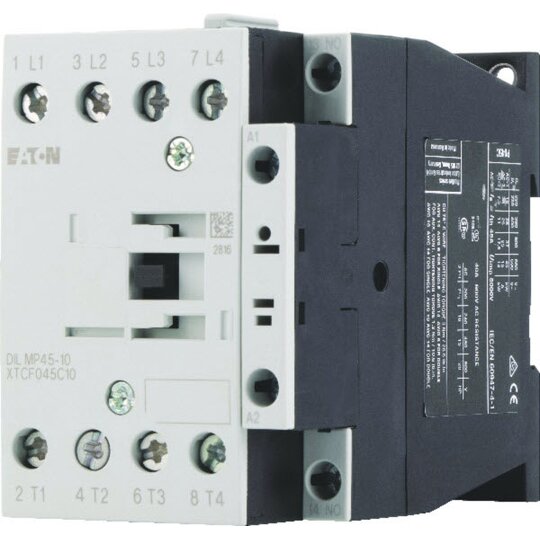

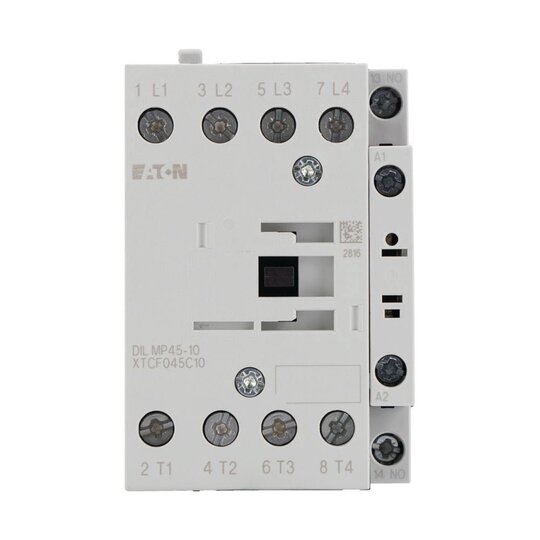

EATON DILMP45-10 110V50Hz 120V60Hz Leistungsschütz 4p+1S 45A AC1 109819

Hersteller-Nr. 109819 498104
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735552
EAN
4015081093892
DEHA.-Nr.
2745482
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 110 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 120 - 120 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 4
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 15 A
Bemessungsbetriebsleistung bei AC-4, 400 V 7 kW
Bemessungsbetriebsleistung NEMA 11 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 0
Geeignet für Reiheneinbau false
Breite 58 mm
Höhe 85 mm
Tiefe 97 mm

Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 25 A, konventioneller thermischer Strom, 3-polig, 50û60 Hz offen bei 40 °C: Ith =Ie= 45 A, gekapselt: Ith= 36 A, konventioneller thermischer Strom, 1-polig offen: Ith= 117 A, gekapselt: Ith= 105 A, 220 V 230 V: P= 7,5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, Kontakte S = Schließer: 1 S
