Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100 - 120 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100 - 120 V |
Bemessungssteuerspeisespannung Us bei DC | 0 V |
Spannungsart zur Betätigung | AC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 4 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Betriebsspannung bei AC 50 Hz | 230 - 690 V |
Betriebsspannung bei AC 60 Hz | 230 - 690 V |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 200 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 115 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 55 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 136 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 75 kW |
Bemessungsbetriebsleistung NEMA | 93 kW |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Öffner | 0 |
Geeignet für Reiheneinbau | false |
Breite | 122 mm |
Höhe | 170 mm |
Tiefe | 160 mm |

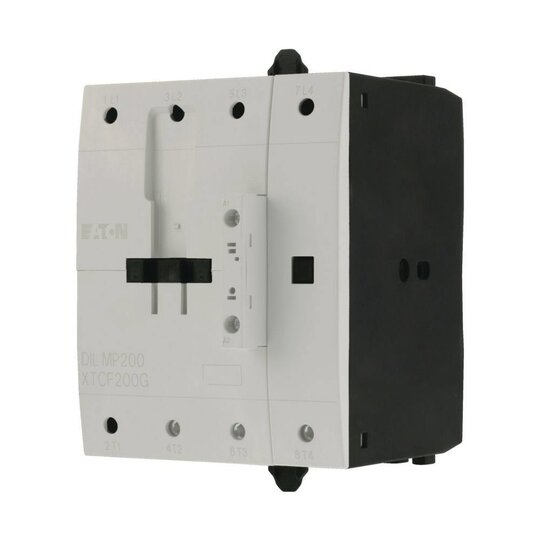

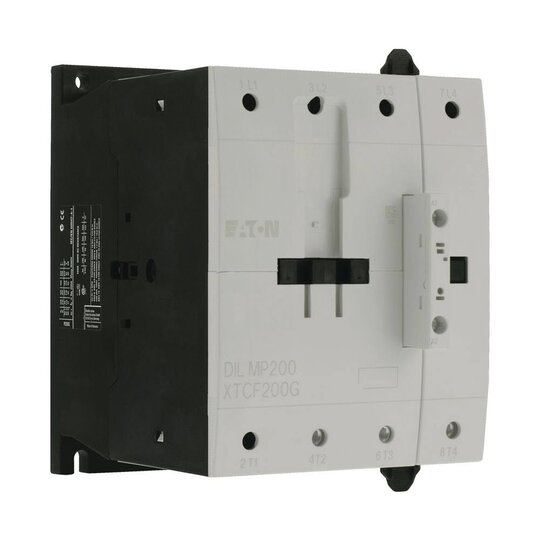

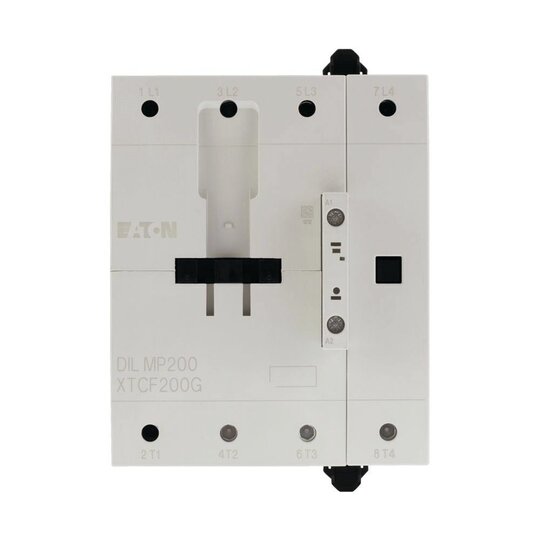

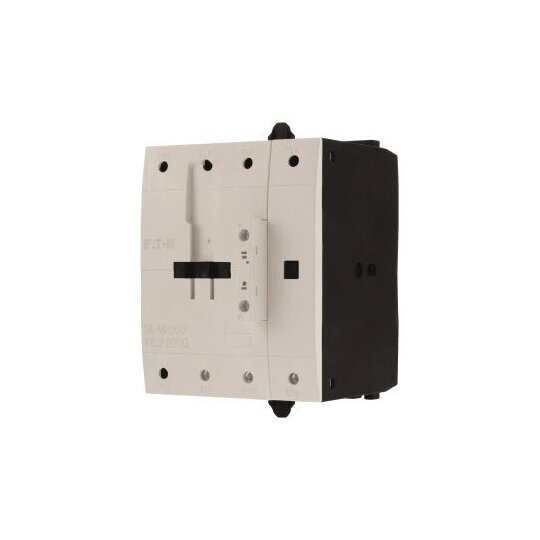

Leistungsschütz, Applikation: Leistungsschütz für 4-polige Verbraucher, Leistungsschütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, 380 V 400 V: Ie= 115 A, konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 200 A, gekapselt: Ith= 160 A, konventioneller thermischer Strom 1-polig offen: Ith= 516 A, gekapselt: Ith= 464 A, 220 V 230 V: P= 37 kW, 380 V 400 V: P= 55 kW, 660 V 690 V: P= 90 kW, Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Wechselstrombetätigung
