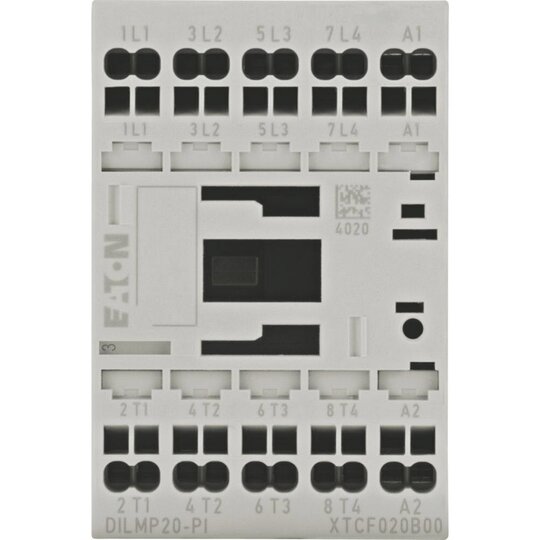

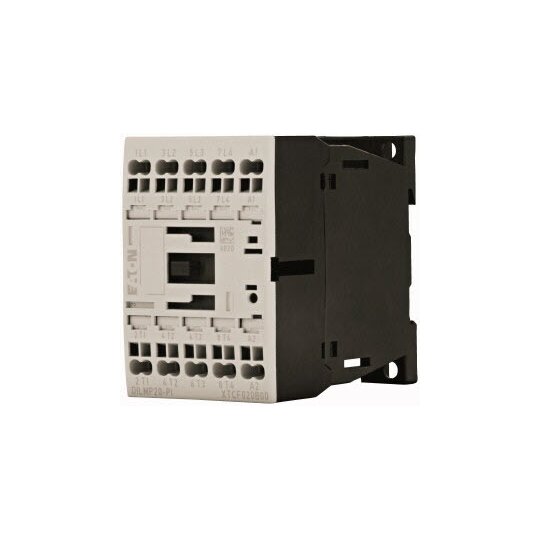

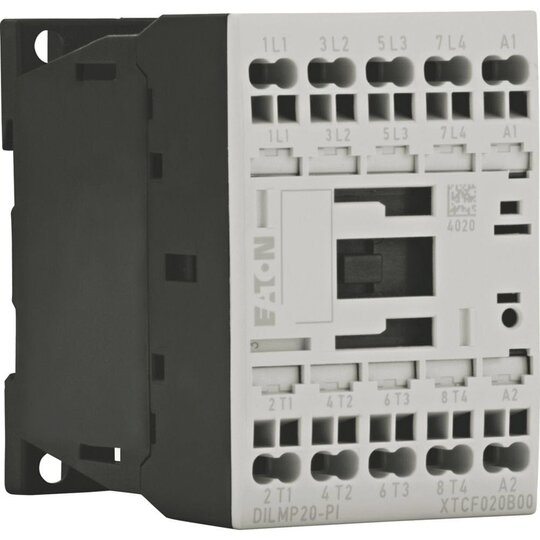

EATON DILMP20(24VDC)-PI Leistungsschütz 4 p DCbetätigung AC-1:22A 24VDC 199263

Hersteller-Nr. 199263 266942499
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2821092
EAN
4015081973477
DEHA.-Nr.
6646829
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 4
Anschlussart Hauptstromkreis Federzuganschluss
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 10 A
Bemessungsbetriebsleistung bei AC-4, 400 V 4,5 kW
Bemessungsbetriebsleistung NEMA 0 kW
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 68 mm
Tiefe 75 mm

Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Push-in-Klemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 12 A, konventioneller thermischer Strom, 3-polig, 50û60 Hz offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith= 18 A, konventioneller thermischer Strom, 1-polig offen: Ith= 60 A, gekapselt: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW
