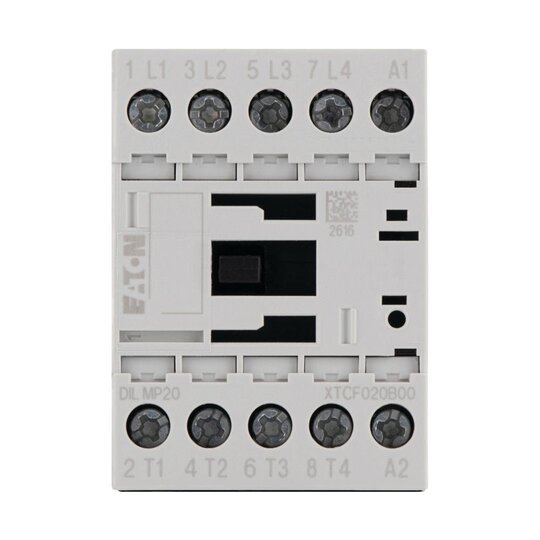

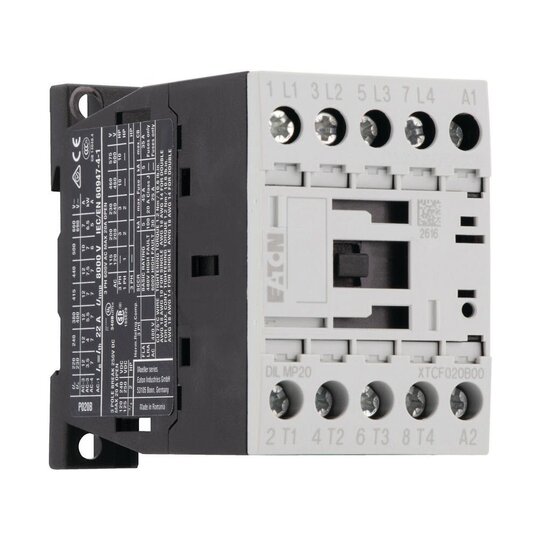

EATON DILMP20(24V50Hz) Leistungsschütz 20A/AC-1 AC 4p 276957
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2715655
EAN: 4015082769574
Hersteller-Nr.: 276957
DEHA.-Nr.: 0293317
eClass.-Nr.: 27371003
Zolltarif-Nr.: 85364900

Bemessungssteuerspeisespannung Us bei AC 50 Hz	24 - 24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	24 - 690 V
Betriebsspannung bei AC 60 Hz	24 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	12 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	10 A
Bemessungsbetriebsleistung bei AC-4, 400 V	4,5 kW
Bemessungsbetriebsleistung NEMA	0 kW
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Öffner	0
Geeignet für Reiheneinbau	false
Breite	45 mm
Höhe	68 mm
Tiefe	75 mm

Leistungsschütz, Applikation: Leistungsschütz für 4-polige Verbraucher, Leistungsschütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, 380 V 400 V: Ie= 12 A, konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, konventioneller thermischer Strom 1-polig offen: Ith= 60 A, gekapselt: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
