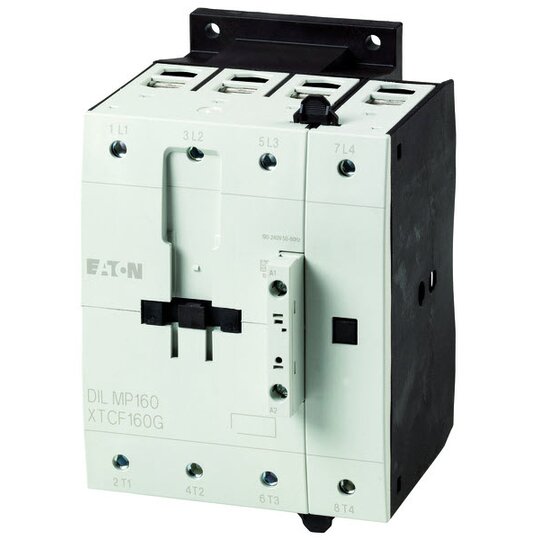

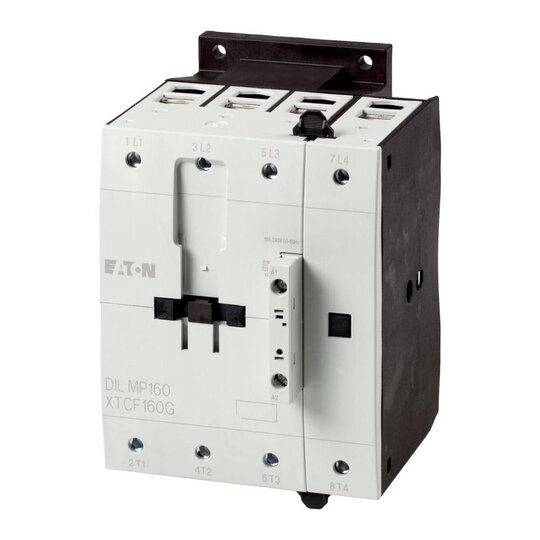

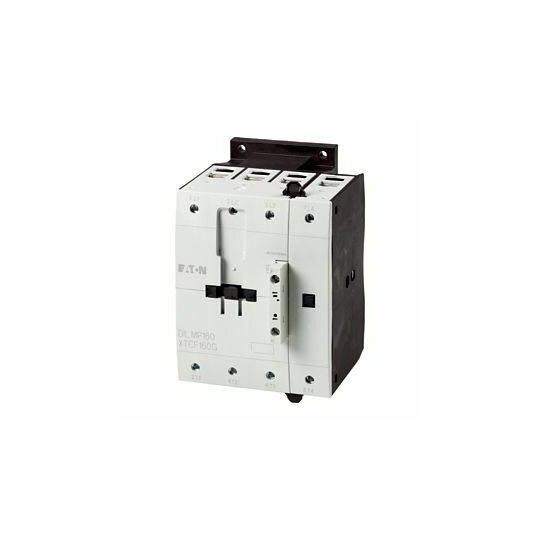

EATON DILMP160 RDC24 Leistungsschütz 4p 160A AC1 DC 109920
1 Stück

Listenpreis
Art.-Nr.
2735425
EAN
4015081094868
Hersteller-Nr.
109920
DEHA.-Nr.
2746393
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 27 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 4
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 230 - 690 V
Betriebsspannung bei AC 60 Hz 230 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 95 A
Bemessungsbetriebsleistung bei AC-3, 400 V 45 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 65 A
Bemessungsbetriebsleistung bei AC-4, 400 V 33 kW
Bemessungsbetriebsleistung NEMA 55 kW
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Geeignet für Reiheneinbau false
Breite 134 mm
Höhe 183 mm
Tiefe 177 mm

Leistungsschütz, Applikation: Leistungsschütz für 4-polige Verbraucher, Leistungsschütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, 380 V 400 V: Ie= 95 A, konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 160 A, gekapselt: Ith= 128 A, konventioneller thermischer Strom 1-polig offen: Ith= 415 A, gekapselt: Ith= 373 A, 220 V 230 V: P= 30 kW, 380 V 400 V: P= 45 kW, 660 V 690 V: P= 75 kW, Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Gleichstrombetätigung

Deeplink Produktseite

Download (Stand: 24.12.2024)
