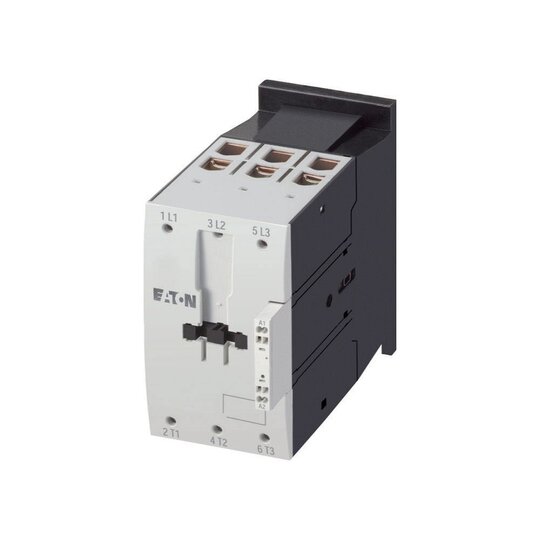

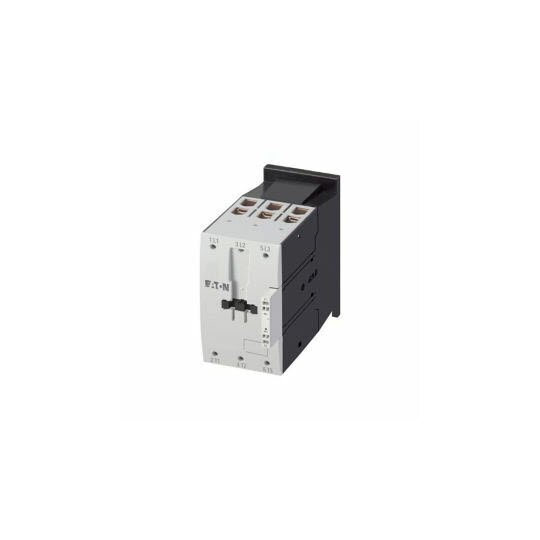

EATON DILMC80 230V50Hz 240V60Hz Leistungsschütz 3p 37kW 400V AC3 239618
1 Stück

Listenpreis
Art.-Nr.
2735576
EAN
4015082396183
Hersteller-Nr.
239618
DEHA.-Nr.
2178156
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 - 240 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 230 - 690 V
Betriebsspannung bei AC 60 Hz 230 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 110 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A
Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW

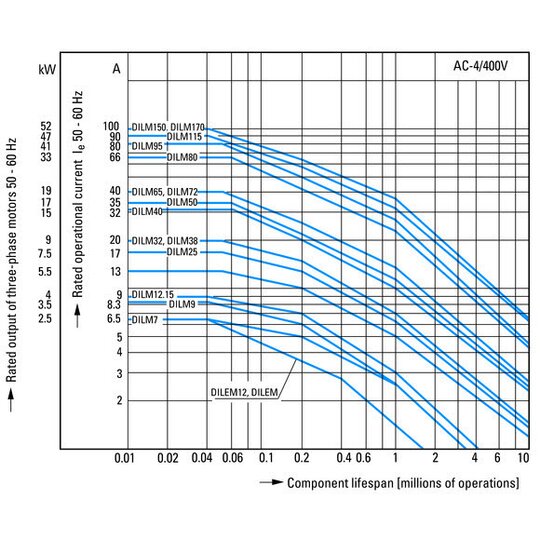

Bemessungsbetriebsstrom Ie bei AC-4, 400 V 40 A
Bemessungsbetriebsleistung bei AC-4, 400 V 20 kW
Bemessungsbetriebsleistung NEMA 44,7 kW
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Geeignet für Reiheneinbau false
Breite 90 mm
Höhe 170 mm
Tiefe 160 mm

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: Federzugklemmen an den Hilfs- und Steuerleitungsanschlüssen, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 110 A, gekapselt: Ith= 80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 225 A, gekapselt: Ith= 200 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 25 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 63 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 11.5 kW, 380 V 400 V: P= 20 kW, 660 V 690 V: P= 26 kW, kombinierbar mit Hilfsschalter: DILM150-XHIC(V).., DILM1000-XHIC.., Hinweise: Schaltglieder nach EN 50012., Hilfsstrom-, Spulenanschlüsse in Federzuganschlusstechnik., Hauptstromanschlüsse mit Schraubklemmen., Stromart AC/DC: Wechselstrombetätigung

Deeplink Produktseite

Download (Stand: 18.11.2024)
