| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
24 - 600 V |
| Bemessungssteuerspeisespannung Us bei DC |
0 V |
| Spannungsart zur Betätigung |
AC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
7 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
3 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
5 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V |
2,2 kW |
| Bemessungsbetriebsleistung NEMA |
2,2 kW |
| Geeignet für Reiheneinbau |
false |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anschlussart Hauptstromkreis |
Federzuganschluss |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |

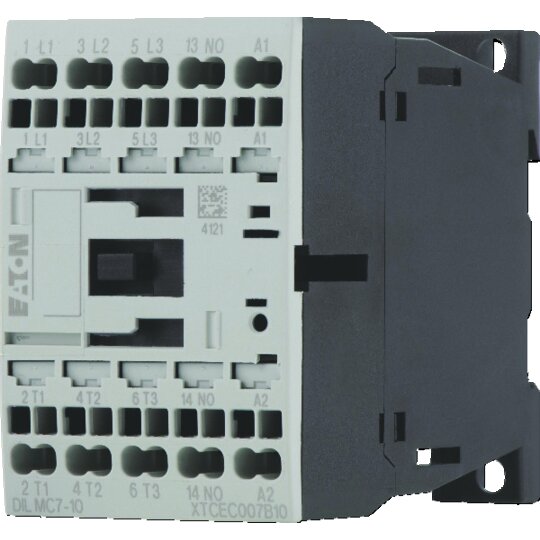

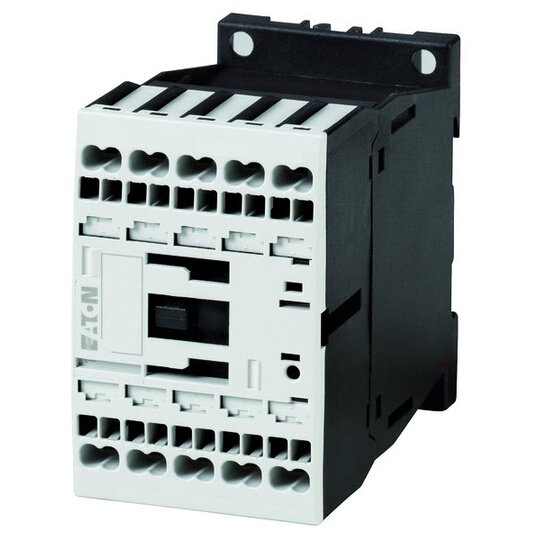

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, kombinierbar mit Hilfsschalter: DILM32-XHIC.., DILA-XHIC(V).., Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Hilfsstrom-, Spulen- und Hauptstromanschlüsse in Federzuganschlusstechnik., Stromart AC/DC: Wechselstrombetätigung
