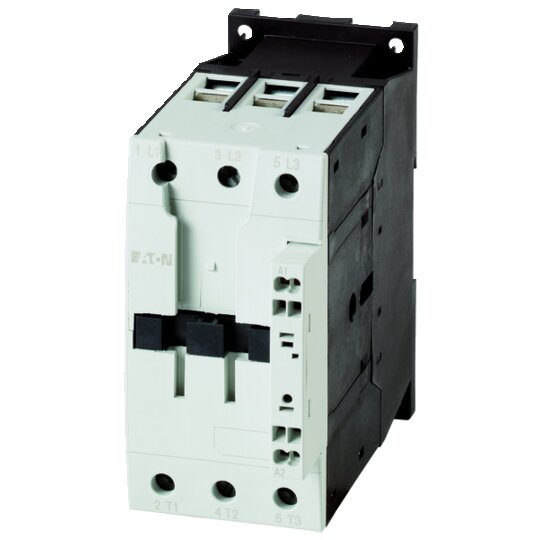

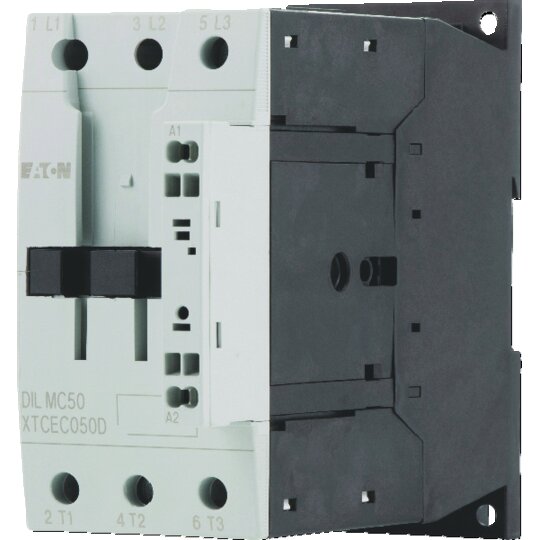

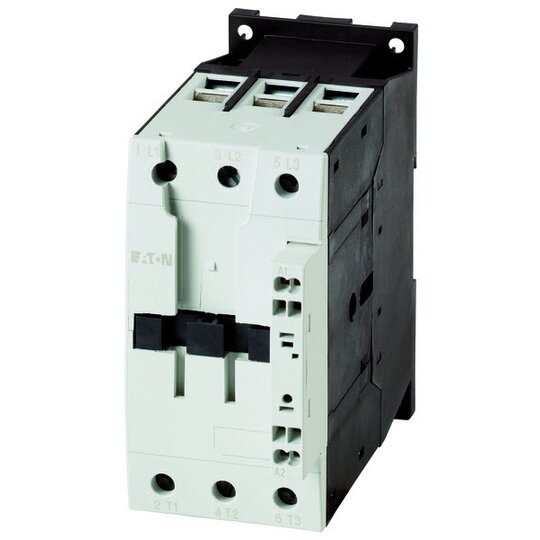

EATON DILMC50(48V50Hz) Leistungsschütz 22kW/400VAC 277985
1 Stück

Listenpreis
Art.-Nr.
2712900
EAN
4015082779856
Hersteller-Nr.
277985
DEHA.-Nr.
0296430
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 48 - 48 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 21 A
Bemessungsbetriebsleistung bei AC-4, 400 V 10 kW
Bemessungsbetriebsleistung NEMA 29,8 kW
Geeignet für Reiheneinbau false
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Anschlussart Hauptstromkreis Federzuganschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: Federzugklemmen an den Hilfs- und Steuerleitungsanschlüssen, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 80 A, gekapselt: Ith= 58 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 162 A, gekapselt: Ith= 145 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW, kombinierbar mit Hilfsschalter: DILM150-XHIC(V).., DILM1000-XHIC.., Hinweise: Schaltglieder nach EN 50012., Hilfsstrom-, Spulenanschlüsse in Federzuganschlusstechnik., Hauptstromanschlüsse mit Schraubklemmen., Stromart AC/DC: Wechselstrombetätigung
