Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24 V |
Bemessungssteuerspeisespannung Us bei DC | 0 V |
Spannungsart zur Betätigung | AC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Federzuganschluss |
Betriebsspannung bei AC 50 Hz | 24 - 690 V |
Betriebsspannung bei AC 60 Hz | 24 - 690 V |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 10 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 4,5 kW |
Bemessungsbetriebsleistung NEMA | 7,4 kW |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 0 |
Geeignet für Reiheneinbau | false |
Breite | 45 mm |
Höhe | 85 mm |
Tiefe | 97 mm |

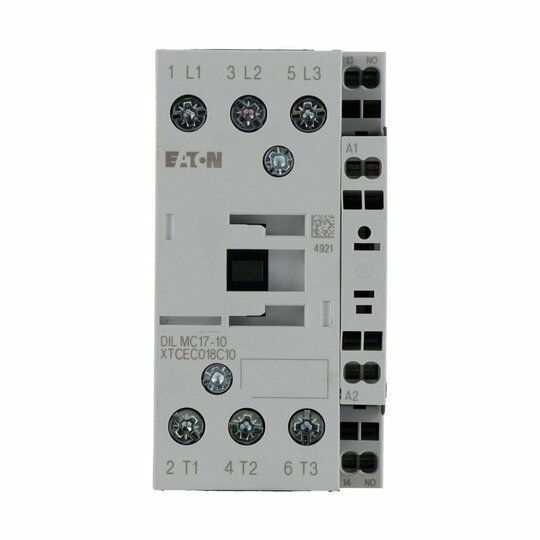

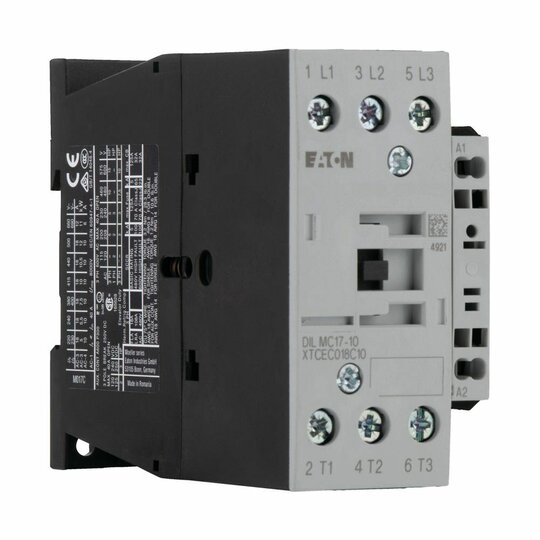

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: Federzugklemmen an den Hilfs- und Steuerleitungsanschlüssen, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 40 A, gekapselt: Ith= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 88 A, gekapselt: Ith= 80 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHIC.., DILA-XHIC(V).., Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Hilfsstrom-, Spulenanschlüsse in Federzuganschlusstechnik., Hauptstromanschlüsse mit Schraubklemmen., Stromart AC/DC: Wechselstrombetätigung
Art.-Nr.
2715749
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 10 ein
|
Art.-Nr.
2729235
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 10 ein
|
Art.-Nr.
2715750
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Produktdatenblatt
Download
(Stand: 10.12.2024)
|
5 / 504 / 50401 / 5040102 (155875)
