Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24 V |
Bemessungssteuerspeisespannung Us bei DC | 0 V |
Spannungsart zur Betätigung | AC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Betriebsspannung bei AC 50 Hz | 230 - 690 V |
Betriebsspannung bei AC 60 Hz | 230 - 690 V |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 130 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 95 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 45 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 50 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 26 kW |
Bemessungsbetriebsleistung NEMA | 55 kW |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Öffner | 0 |
Geeignet für Reiheneinbau | false |
Breite | 90 mm |
Höhe | 170 mm |
Tiefe | 160 mm |

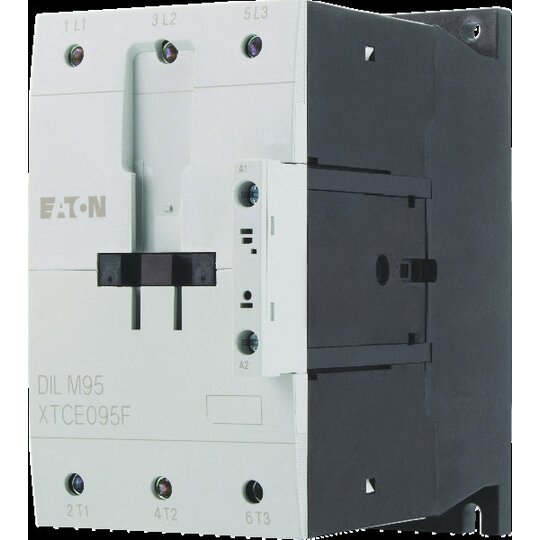

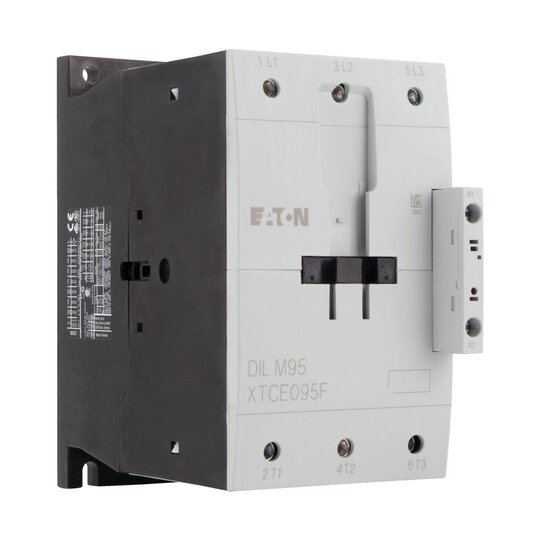

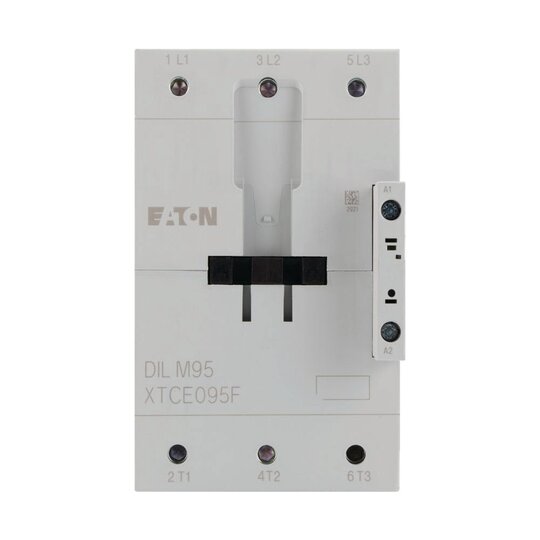

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 95 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 130 A, gekapselt: Ith= 100 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 275 A, gekapselt: Ith= 250 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 30 kW, 380 V 400 V: P= 45 kW, 660 V 690 V: P= 75 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 16 kW, 380 V 400 V: P= 26 kW, 660 V 690 V: P= 35 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
Art.-Nr.
2783340
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Deeplink Produktseite
Download
(Stand: 18.11.2024)
|
5 / 504 / 50401 / 5040103 (155775)
