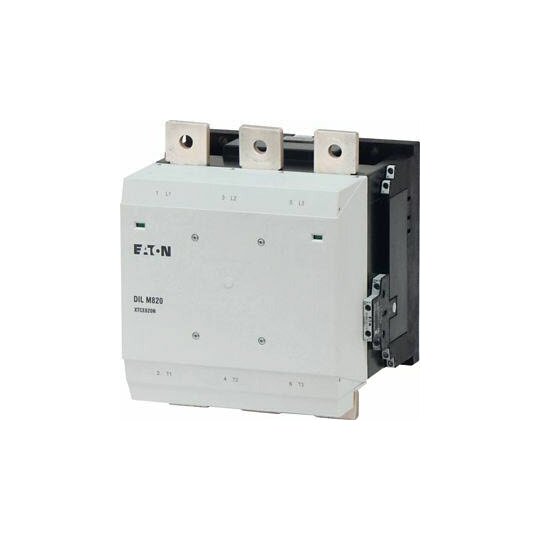

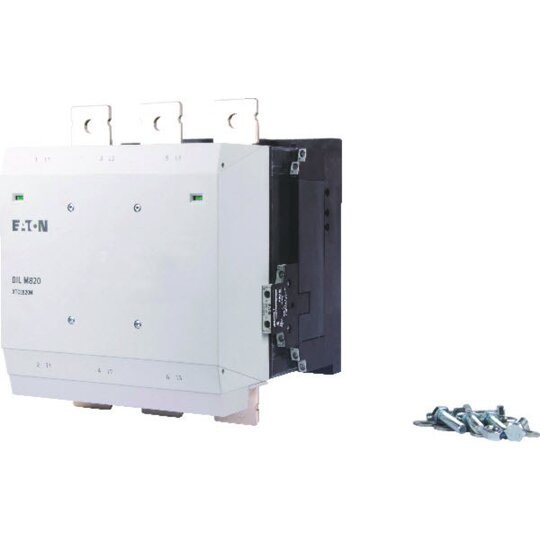

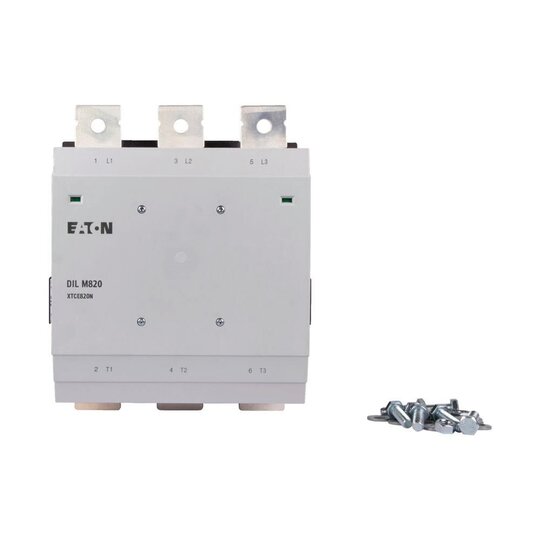

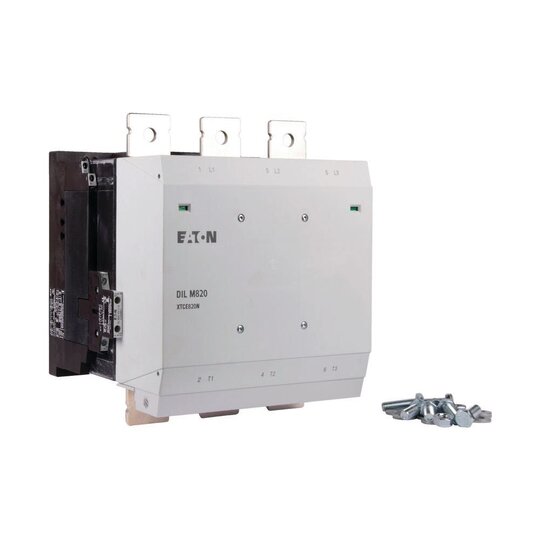

EATON DILM820/22(RA250) Leistungsschütz m.Br 2S2Ö 450kW/400VAC3 208225
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2712461
EAN: 4015082082253
Hersteller-Nr.: 208225
DEHA.-Nr.: 0292051
eClass.-Nr.: 27371003
Zolltarif-Nr.: 85364900

Bemessungssteuerspeisespannung Us bei AC 50 Hz	110 - 250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	110 - 250 V
Bemessungssteuerspeisespannung Us bei DC	110 - 250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schienenanschluss
Betriebsspannung bei AC 50 Hz	110 - 250 V
Betriebsspannung bei AC 60 Hz	110 - 250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	1225 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	820 A
Bemessungsbetriebsleistung bei AC-3, 400 V	450 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	656 A
Bemessungsbetriebsleistung bei AC-4, 400 V	355 kW
Bemessungsbetriebsleistung NEMA	522 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	false
Breite	250 mm
Höhe	296 mm
Tiefe	232 mm

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 820 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 1225 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 2500 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 260 kW, 380 V 400 V: P= 450 kW, 660 V 690 V: P= 750 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 209 kW, 380 V 400 V: P= 355 kW, 660 V 690 V: P= 633 kW, kombinierbar mit Hilfsschalter: DILM820-XHIà, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechsel- und Gleichstrombetätigung
