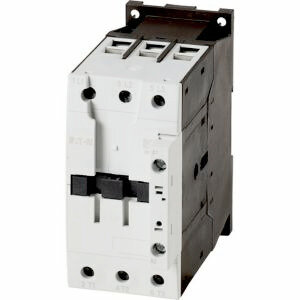

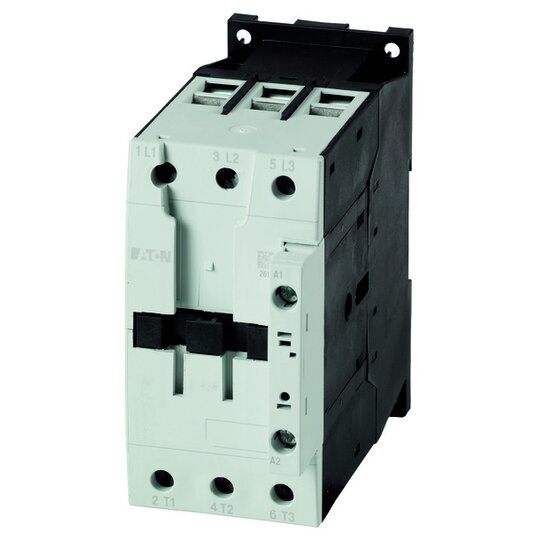

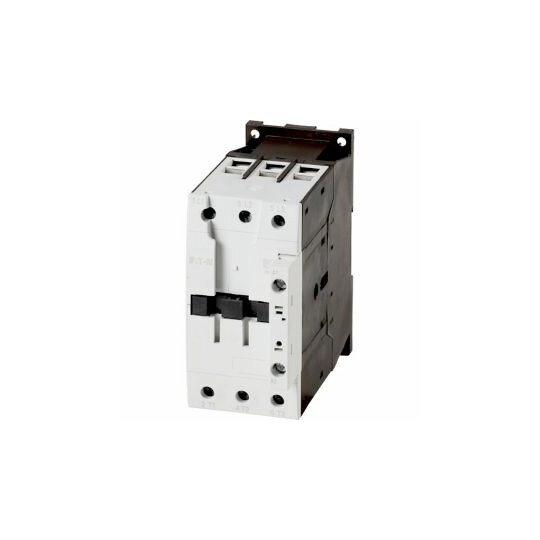

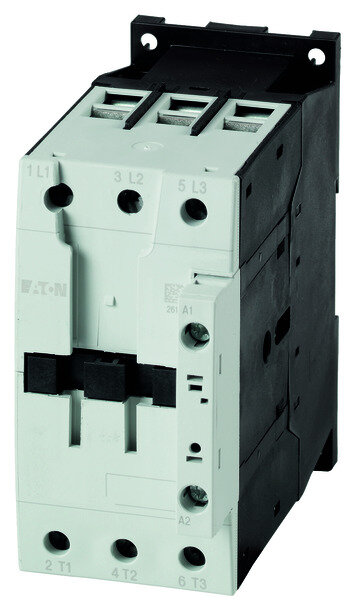

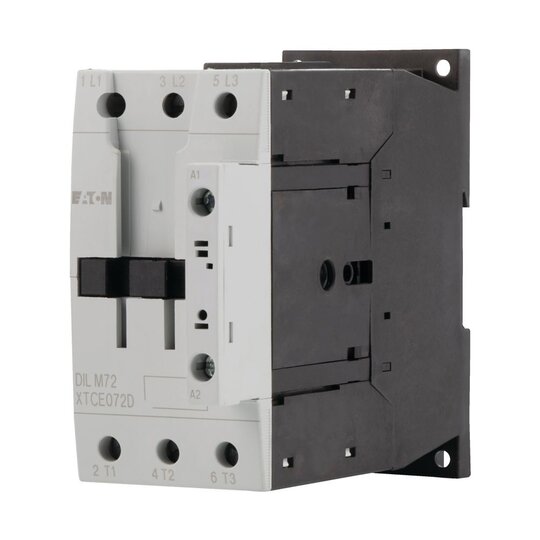

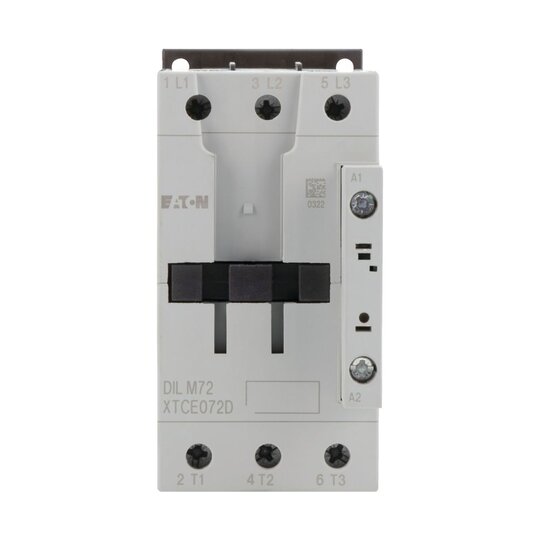

EATON DILM72(RDC24) Leistungsschütz 37kW/400VDC 107671
1 Stück

Listenpreis
Art.-Nr.
2710150
EAN
4015081073375
Hersteller-Nr.
107671
DEHA.-Nr.
2472546
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 27 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 230 - 690 V
Betriebsspannung bei AC 60 Hz 230 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 98 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 72 A
Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 25 A
Bemessungsbetriebsleistung bei AC-4, 400 V 12 kW
Bemessungsbetriebsleistung NEMA 37 kW
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Geeignet für Reiheneinbau false
Breite 55 mm
Höhe 115 mm
Tiefe 132,1 mm

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, NAC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens, AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, reversieren, tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3 Pole, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 98 A, gekapselt: Ith= 72 A
