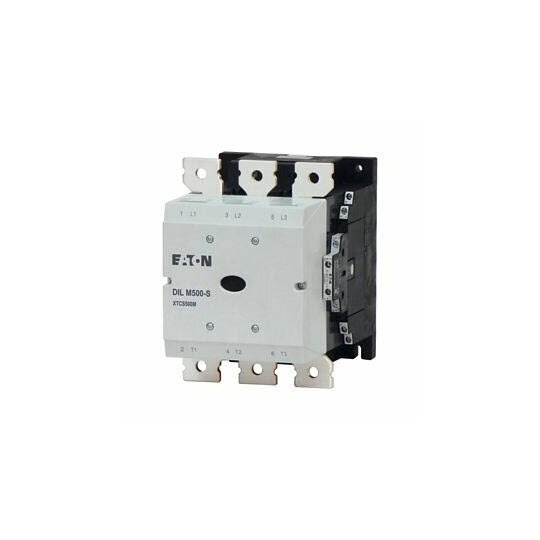

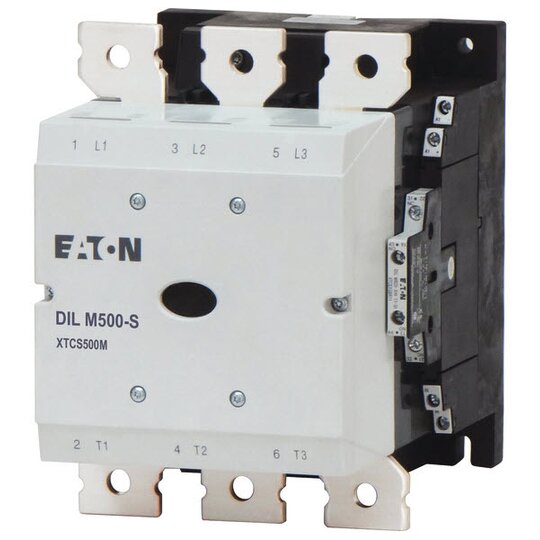

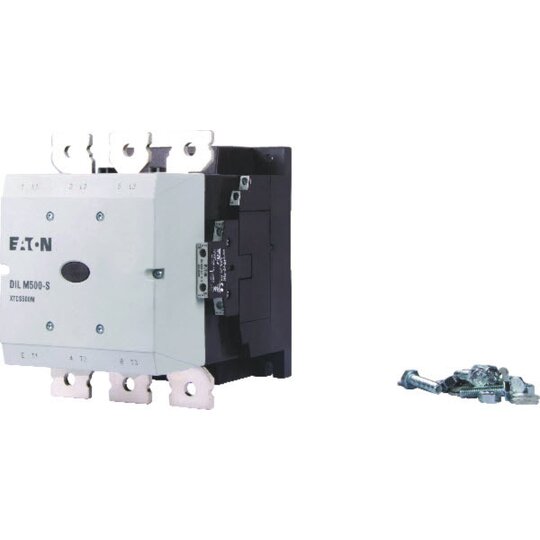

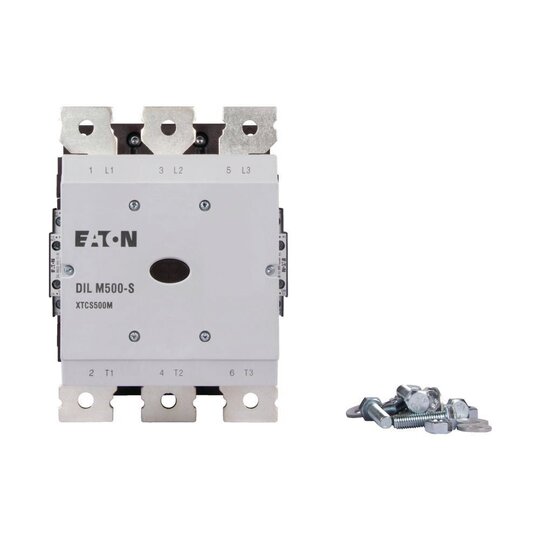

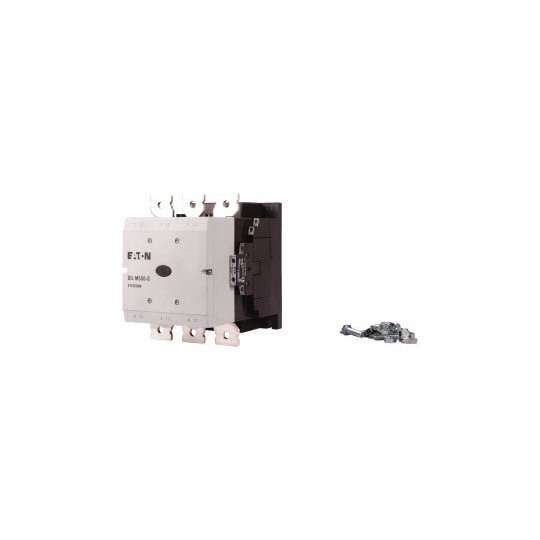

EATON DILM500-S/22(220-240V50/60Hz) Leistungsschütz 250kW/400VAC3 274199
Hersteller-Nr. 274199 155726
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2712728
- EAN
- 4015082741990
- DEHA.-Nr.
- 0296080
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364900
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 220 - 240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 220 - 240 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Betriebsspannung bei AC 50 Hz | 220 - 240 V |
| Betriebsspannung bei AC 60 Hz | 220 - 240 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 800 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 500 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 250 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 360 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 200 kW |
| Bemessungsbetriebsleistung NEMA | 298 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Geeignet für Reiheneinbau | false |
| Breite | 160 mm |
| Höhe | 219 mm |
| Tiefe | 216 mm |
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 500 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 800 A, gekapselt: Ith= 600 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom
