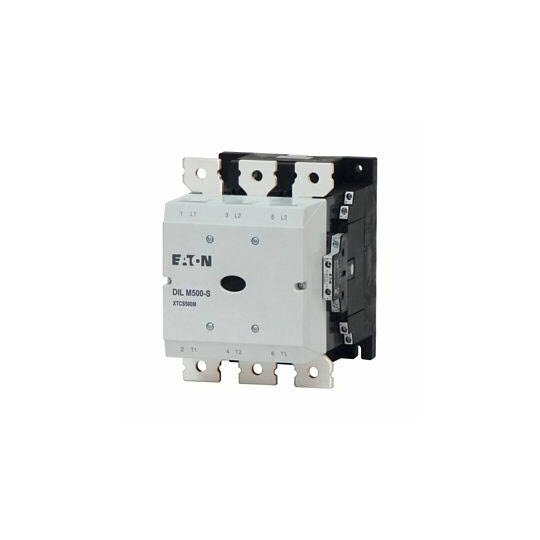

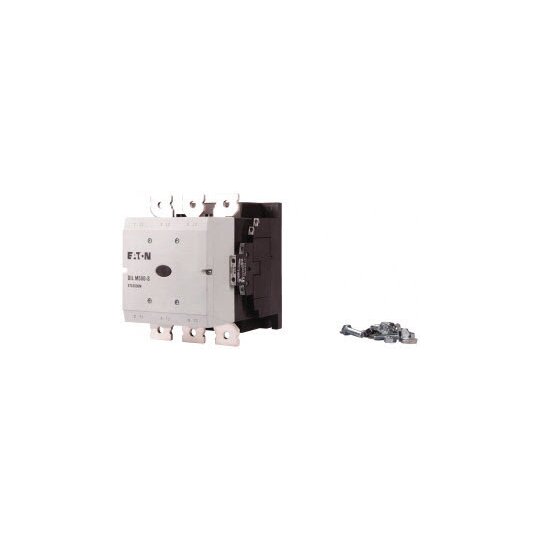

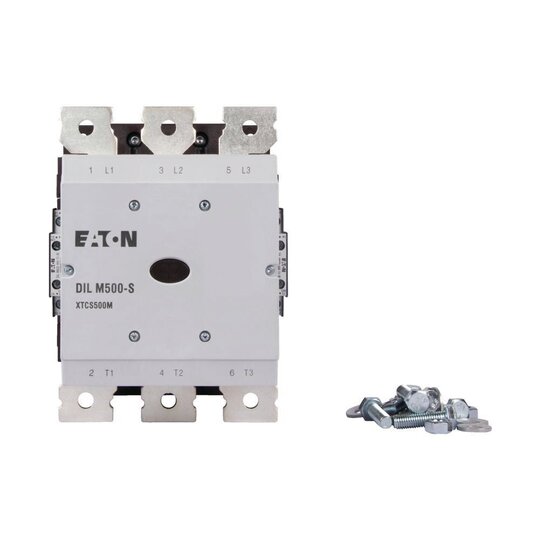

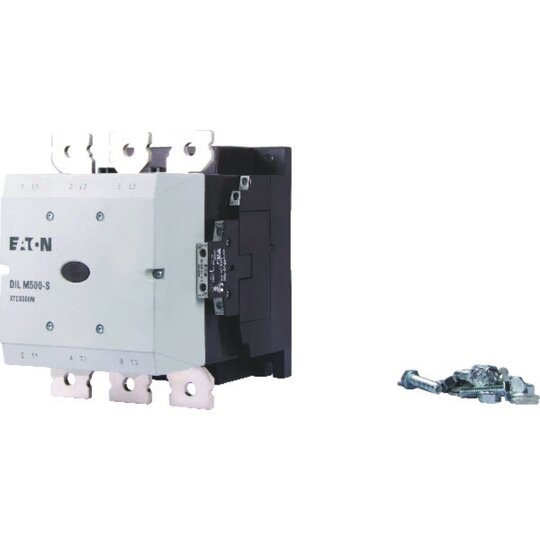

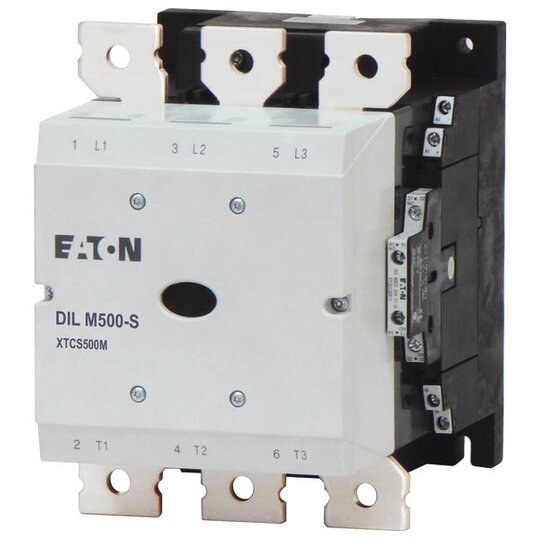

EATON DILM500-S/22(110-120V50/60Hz) Leistungsschütz 250kW/400VAC3 274198
1 Stück

Listenpreis
Art.-Nr.
2712727
EAN
4015082741983
Hersteller-Nr.
274198
DEHA.-Nr.
0296079
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 120 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 110 - 120 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Betriebsspannung bei AC 50 Hz 110 - 120 V
Betriebsspannung bei AC 60 Hz 110 - 120 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 800 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 500 A
Bemessungsbetriebsleistung bei AC-3, 400 V 250 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 360 A
Bemessungsbetriebsleistung bei AC-4, 400 V 200 kW
Bemessungsbetriebsleistung NEMA 298 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau false
Breite 160 mm
Höhe 219 mm
Tiefe 216 mm

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 500 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 800 A, gekapselt: Ith= 600 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 1625 A, gekapselt: Ith= 1500 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 155 kW, 380 V 400 V: P= 265 kW, 660 V 690 V: P= 300 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 112 kW, 380 V 400 V: P= 200 kW, 660 V 690 V: P= 240 kW, kombinierbar mit Hilfsschalter: DILM820-XHIà, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechselstrombetätigung
