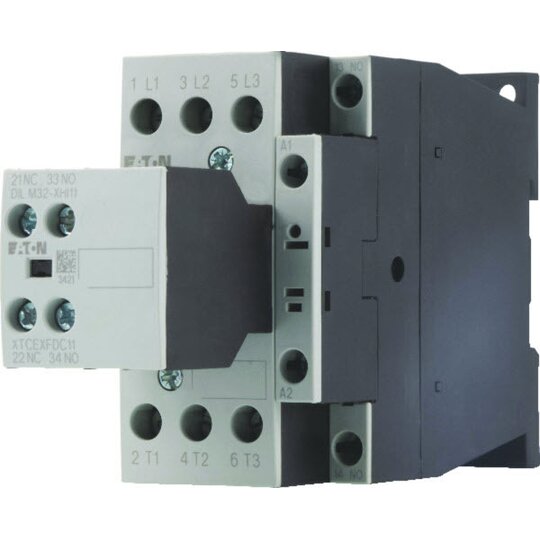

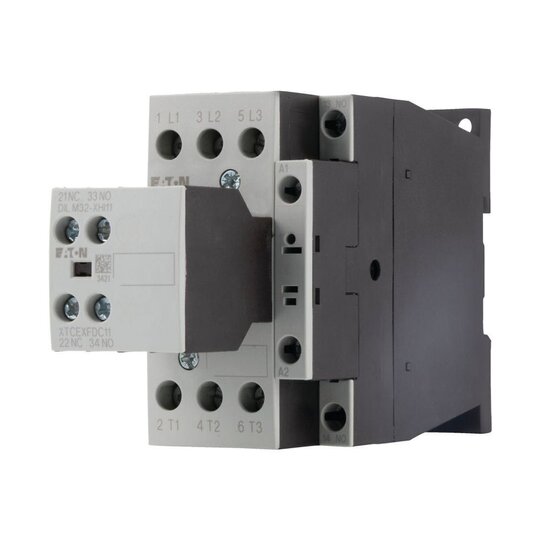

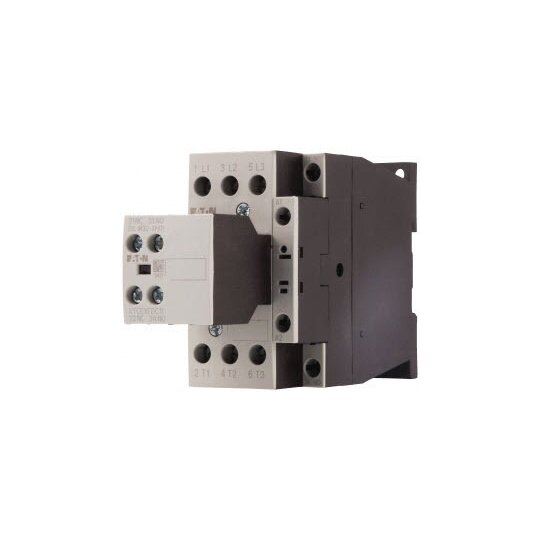

EATON DILM32-21(230V50Hz 240V60Hz) Leistungsschütz 15kW/400VAC 277324
1 Stück

Listenpreis
Art.-Nr.
2715490
EAN
4015082773243
Hersteller-Nr.
277324
DEHA.-Nr.
0063417
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 - 240 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 15 A
Bemessungsbetriebsleistung bei AC-4, 400 V 7 kW
Bemessungsbetriebsleistung NEMA 14,9 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 85 mm
Tiefe 138 mm

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung
