Bemessungssteuerspeisespannung Us bei AC 50 Hz | 48 - 110 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 48 - 110 V |
Bemessungssteuerspeisespannung Us bei DC | 48 - 110 V |
Spannungsart zur Betätigung | AC/DC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Schienenanschluss |
Betriebsspannung bei AC 50 Hz | 48 - 110 V |
Betriebsspannung bei AC 60 Hz | 48 - 110 V |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 429 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 250 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 132 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 200 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 110 kW |
Bemessungsbetriebsleistung NEMA | 149 kW |
Anzahl der Hilfskontakte als Schließer | 2 |
Anzahl der Hilfskontakte als Öffner | 2 |
Geeignet für Reiheneinbau | false |
Breite | 140 mm |
Höhe | 189 mm |
Tiefe | 208 mm |

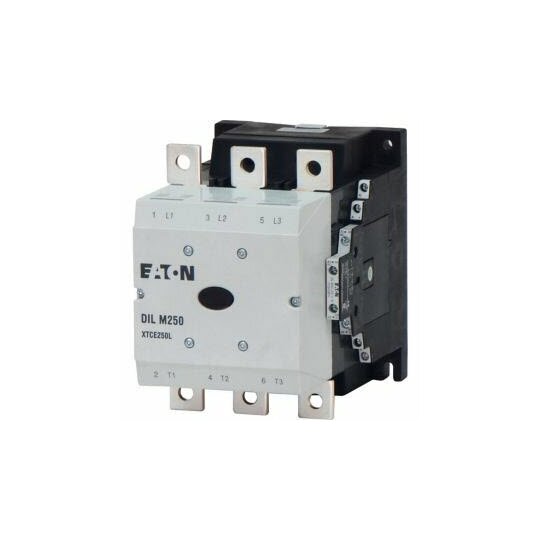

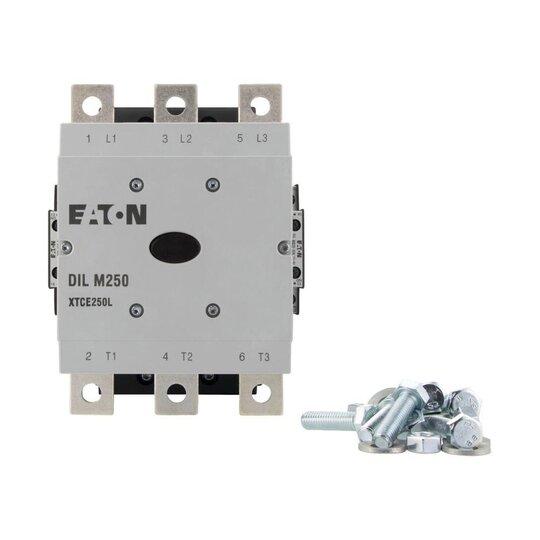

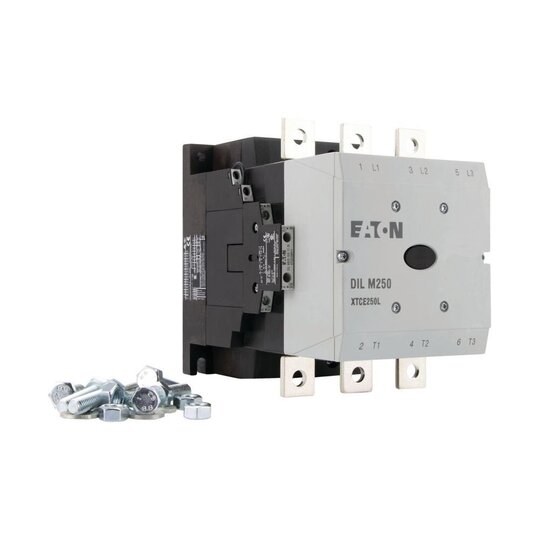

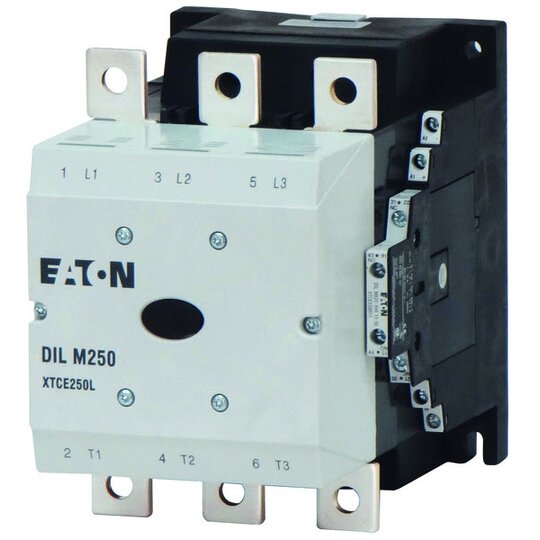

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 250 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 430 A, gekapselt: Ith= 300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 825 A, gekapselt: Ith= 742 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 660 V 690 V: P= 170 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 62 kW, 380 V 400 V: P= 110 kW, 660 V 690 V: P= 137 kW, kombinierbar mit Hilfsschalter: DILM820-XHIà, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechsel- und Gleichstrombetätigung
