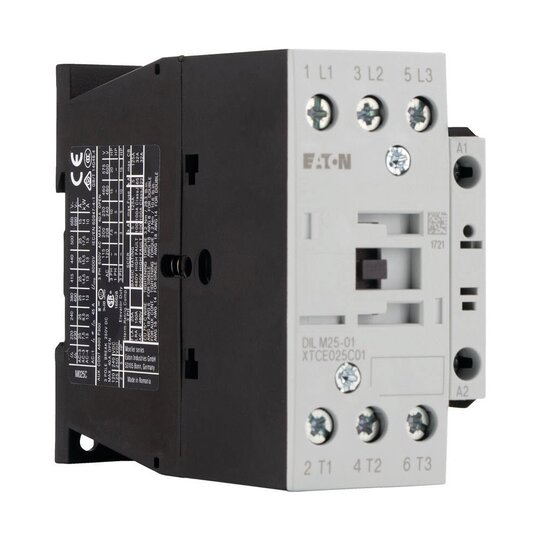

EATON DILM25-01(230V50/60Hz) Leistungs- Schütz 11kW/400VAC 277172
Hersteller-Nr. 277172 158522
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2716319
- EAN
- 4015082771720
- DEHA.-Nr.
- 0294326
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364900
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 230 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 24 - 690 V |
| Betriebsspannung bei AC 60 Hz | 24 - 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 13 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 6 kW |
| Bemessungsbetriebsleistung NEMA | 11 kW |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | false |
| Breite | 45 mm |
| Höhe | 85 mm |
| Tiefe | 97 mm |
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
