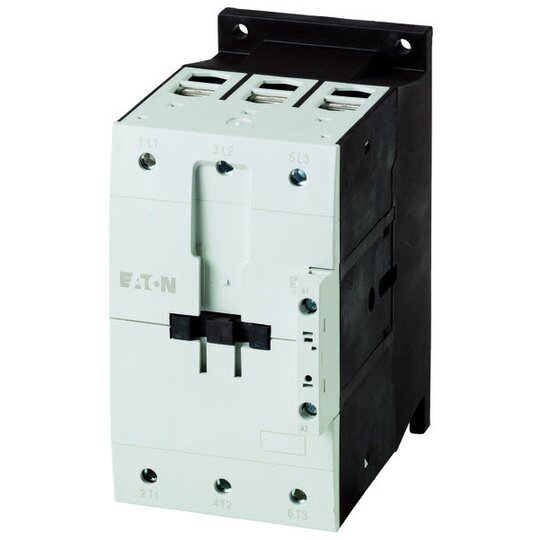

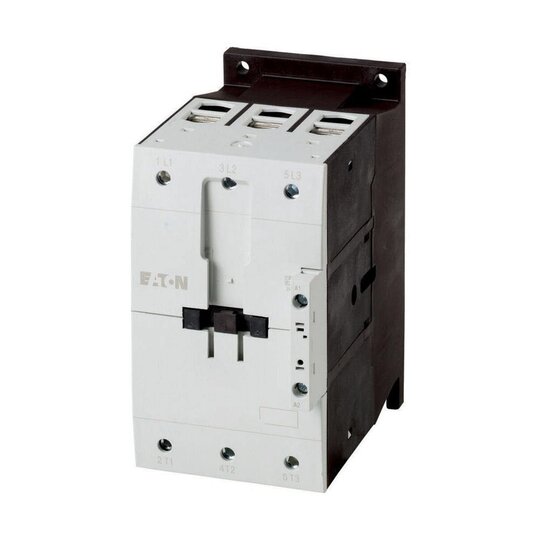

EATON DILM170(RDC240) Leistungsschütz
90kW/400VAC 107019
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2712937
- EAN
- 4015081067879
- Hersteller-Nr.
- 107019
- DEHA.-Nr.
- 2472541
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364900
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei DC | 200 - 240 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 230 - 690 V |
| Betriebsspannung bei AC 60 Hz | 230 - 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 225 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 170 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 90 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 65 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 33 kW |
| Bemessungsbetriebsleistung NEMA | 93 kW |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Geeignet für Reiheneinbau | false |
| Breite | 90 mm |
| Höhe | 170 mm |
| Tiefe | 160 mm |
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3., Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 170 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 225 A, gekapselt: Ith= 166 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 460 A, gekapselt: Ith= 415 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 52 kW, 380 V 400 V: P= 90 kW, 660 V 690 V: P= 96 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Elektrische Lebensdauer beachten., Stromart AC/DC: Gleichstrombetätigung
Art.-Nr.
2715596
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Deeplink Produktseite
Download
(Stand: 18.11.2024)
|
