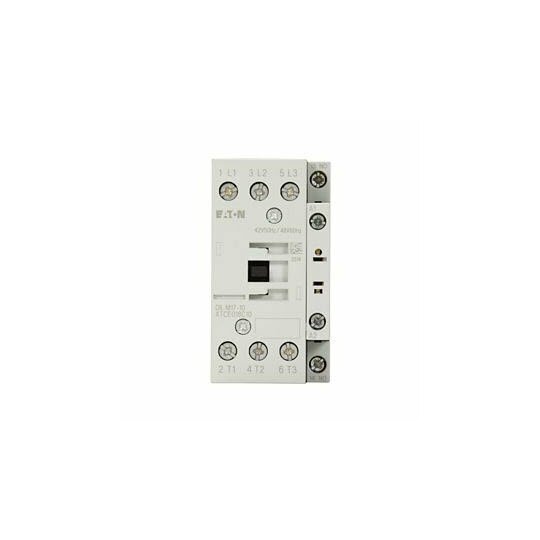

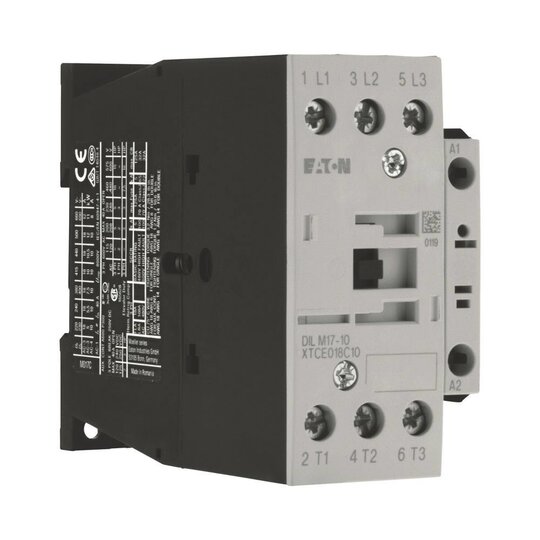

EATON DILM17-10(42V50Hz 48V60Hz) Leistungsschütz 7,5kW/400VAC 277000
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2712817
EAN: 4015082770006
Hersteller-Nr.: 277000
DEHA.-Nr.: 0293706
eClass.-Nr.: 27371003
Zolltarif-Nr.: 85364900

Bemessungssteuerspeisespannung Us bei AC 50 Hz	42 - 42 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	48 - 48 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	24 - 690 V
Betriebsspannung bei AC 60 Hz	24 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	40 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	18 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	10 A
Bemessungsbetriebsleistung bei AC-4, 400 V	4,5 kW
Bemessungsbetriebsleistung NEMA	7,4 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	0
Geeignet für Reiheneinbau	false
Breite	45 mm
Höhe	85 mm
Tiefe	97 mm

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 40 A, gekapselt: Ith= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 88 A, gekapselt: Ith= 80 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
