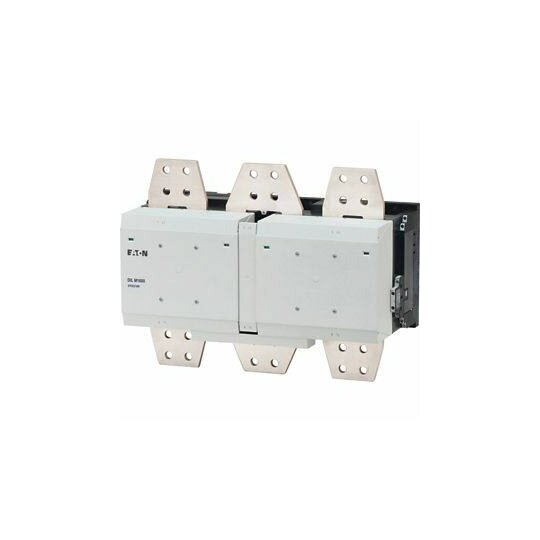

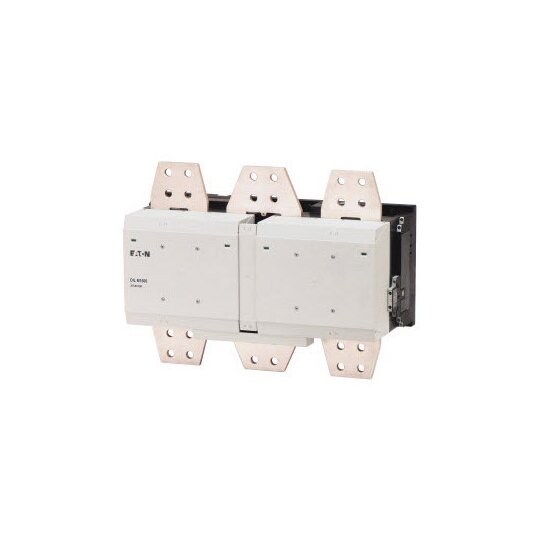

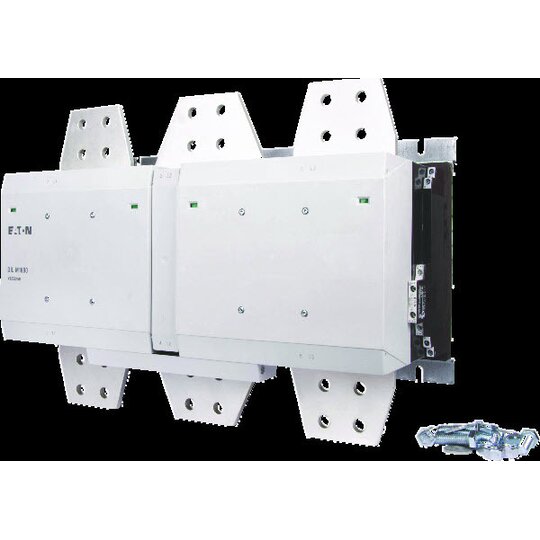

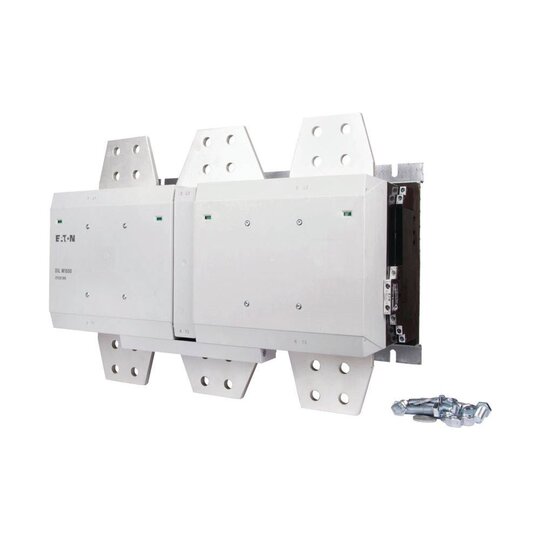

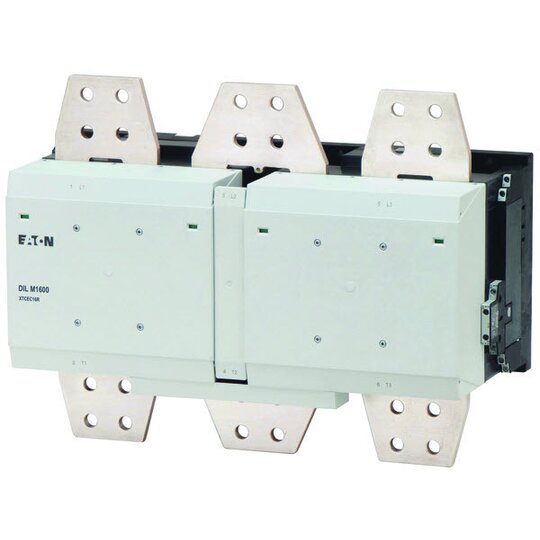

EATON DILM1600/22(RAW250) Leistungs- Schütz AC3 1600A 106727
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2717685
EAN: 4015081064946
Hersteller-Nr.: 106727
DEHA.-Nr.: 2472516
eClass.-Nr.: 27371003
Zolltarif-Nr.: 85364900

Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 - 250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230 - 250 V
Bemessungssteuerspeisespannung Us bei DC	230 - 250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schienenanschluss
Betriebsspannung bei AC 50 Hz	230 - 250 V
Betriebsspannung bei AC 60 Hz	230 - 250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	2200 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	1600 A
Bemessungsbetriebsleistung bei AC-3, 400 V	900 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	1280 A
Bemessungsbetriebsleistung bei AC-4, 400 V	750 kW
Bemessungsbetriebsleistung NEMA	895 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	false
Breite	515 mm
Höhe	252 mm
Tiefe	392 mm

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 1600 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 2200 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 4500 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 500 kW, 380 V 400 V: P= 900 kW, 660 V 690 V: P= 1600 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 430 kW, 380 V 400 V: P= 750 kW, 660 V 690 V: P= 1300 kW, kombinierbar mit Hilfsschalter: DILM820-XHIà, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechselstrombetätigung
