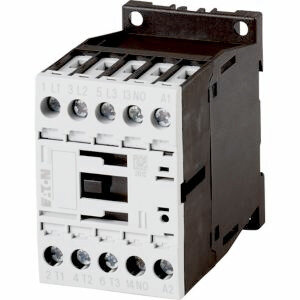

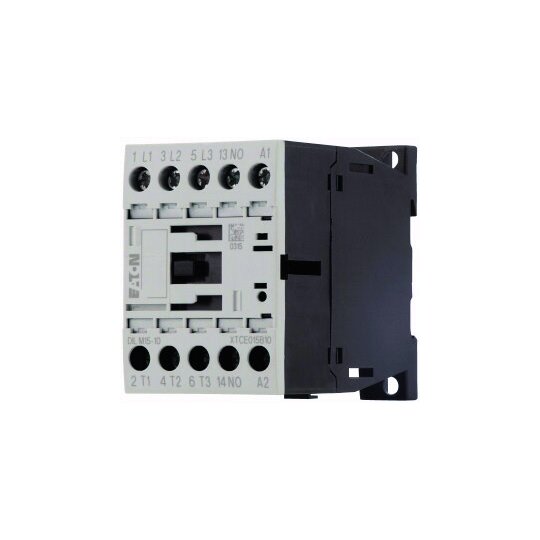

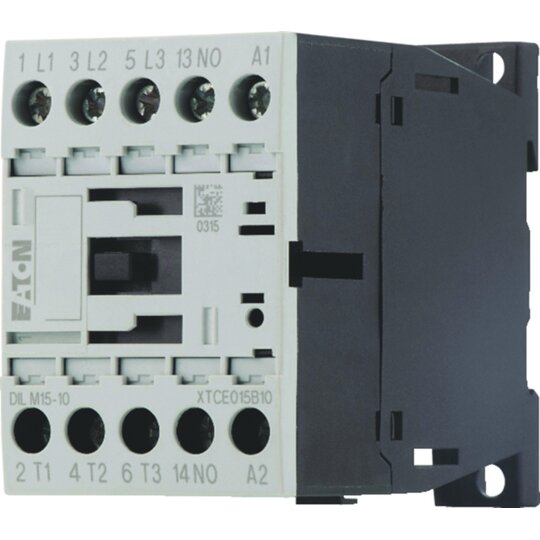

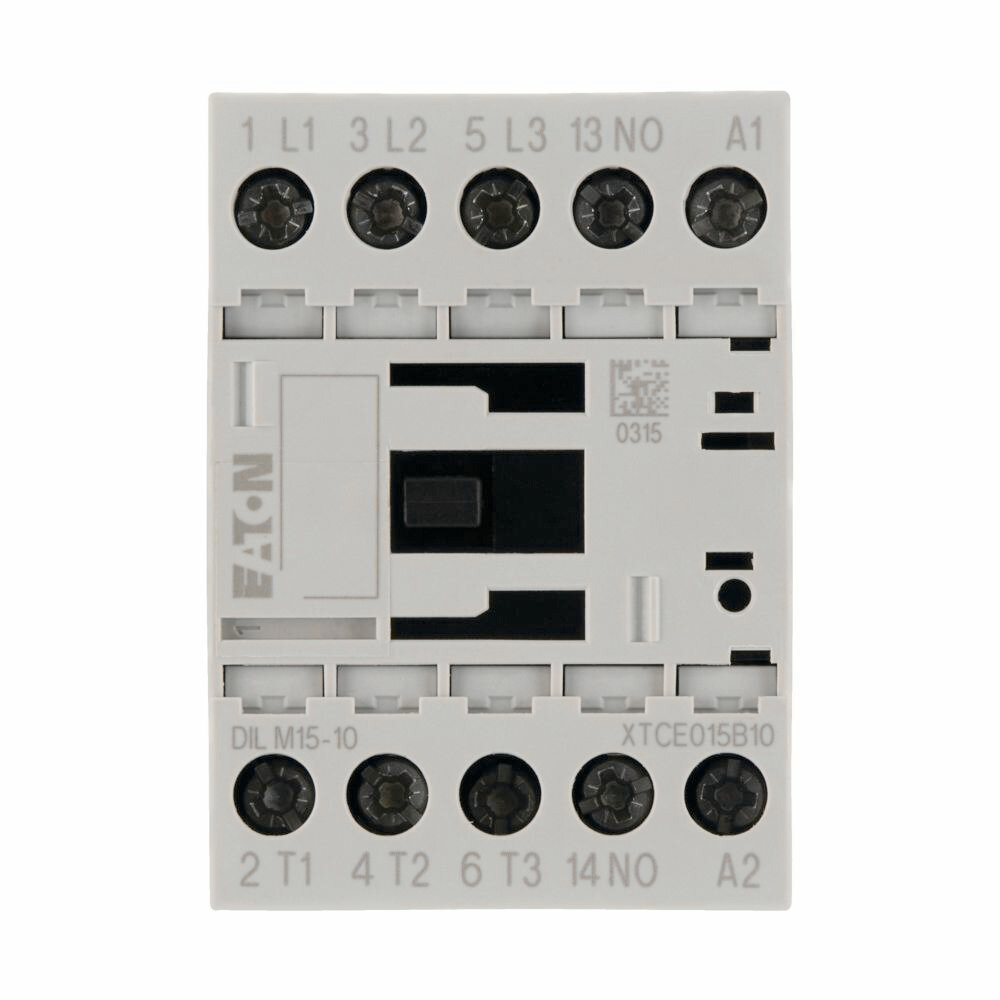

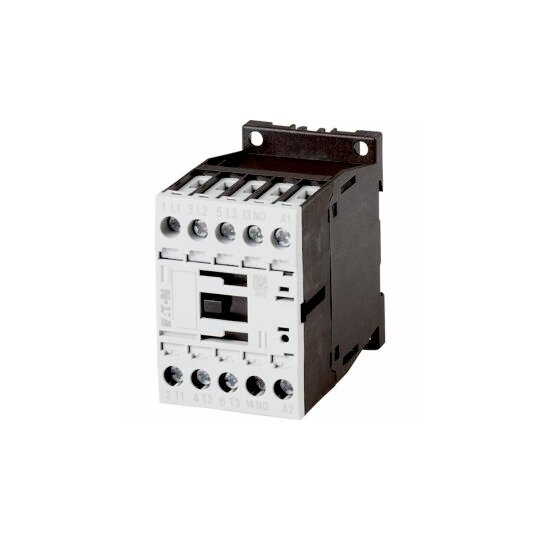

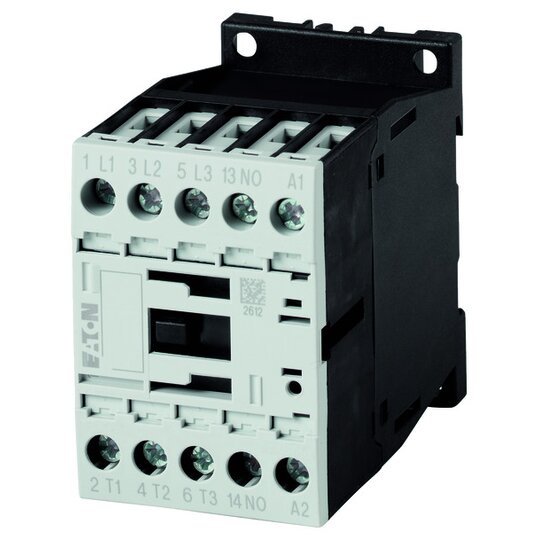

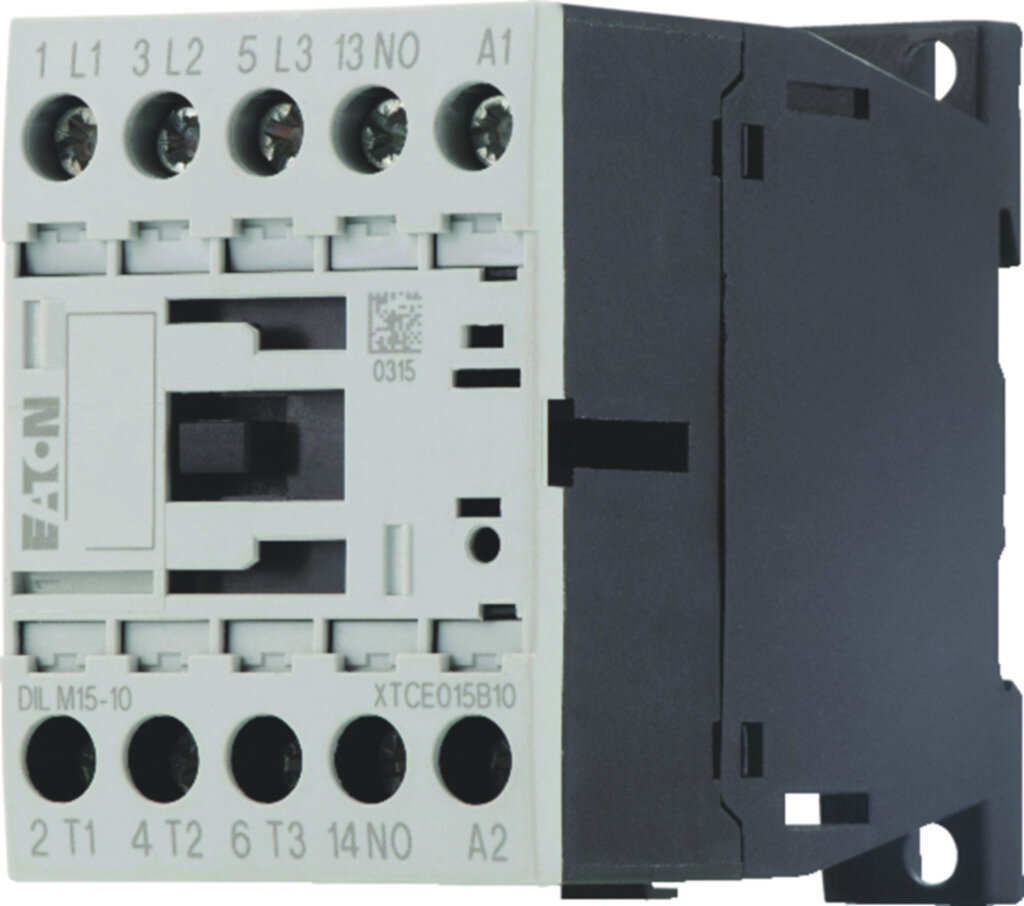

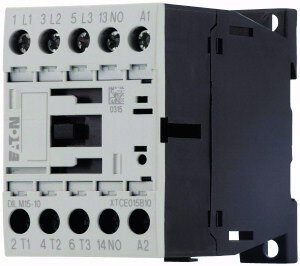

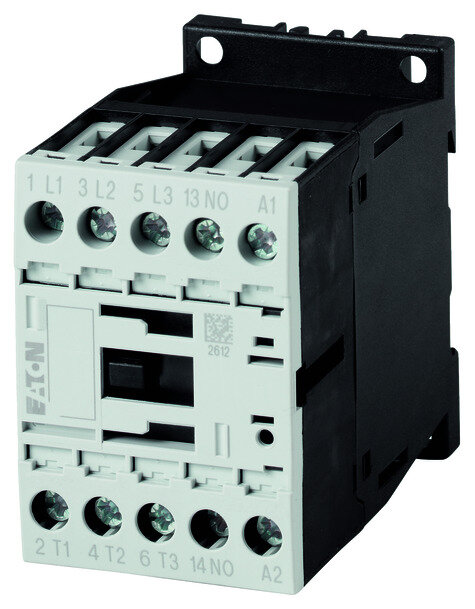

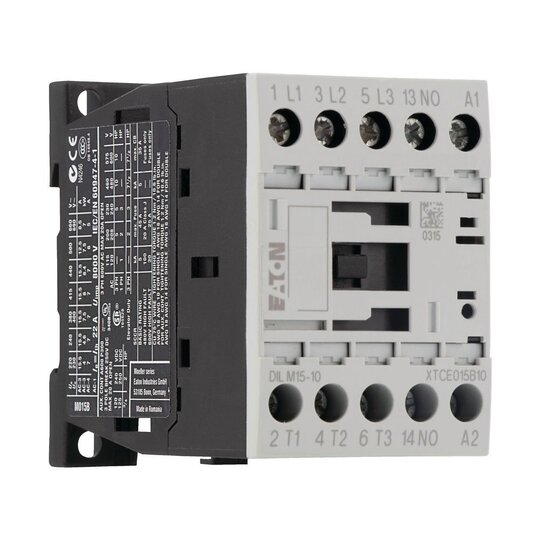

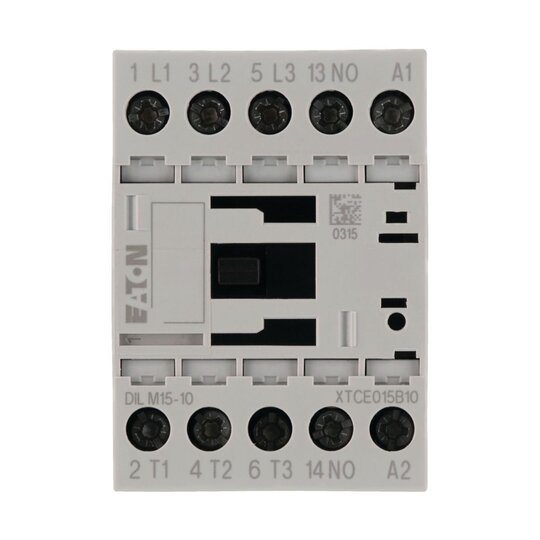

EATON DILM15-10(24V50/60Hz) Leistungs- Schütz 7,5kW/400VAC 290062
1 Stück

Listenpreis
Art.-Nr.
2712925
EAN
4015082900625
Hersteller-Nr.
290062
DEHA.-Nr.
2178451
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 15,5 A
Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 7 A
Bemessungsbetriebsleistung bei AC-4, 400 V 3 kW
Bemessungsbetriebsleistung NEMA 7,4 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 0
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 68 mm
Tiefe 75 mm

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, NAC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens, AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, reversieren, tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3 Pole, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith= 18 A
