EATON DILM15-10(230V50Hz 240V60Hz) Leistungsschütz 7,5kW/400VAC 290058
1 Stück

Listenpreis
Art.-Nr.
2720350
EAN
4015082900588
Hersteller-Nr.
290058
DEHA.-Nr.
1369786
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 - 240 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 15,5 A
Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 7 A
Bemessungsbetriebsleistung bei AC-4, 400 V 3 kW
Bemessungsbetriebsleistung NEMA 7,4 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 0
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 68 mm
Tiefe 75 mm

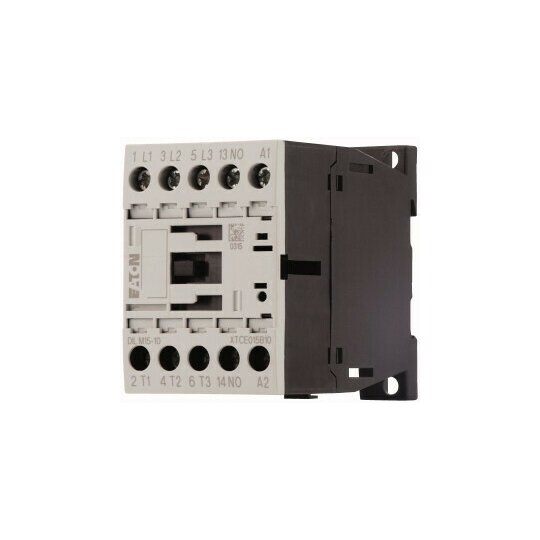

Eaton Leistungsschütz DILM15-10 (230V50Hz 240V60Hz)


Technische Daten

  • Anzahl Pole: 3
  • Kontaktart: 3 Schließer
  • Hilfskontaktart: 1 Schließer
  • Anschluss: Schraubklemme
  • Montageart: Hutschiene


  • Elektrische Daten

  • Leistung: 7,5 kW
  • Laststrom: 15,5 A
  • Schaltspannung max: 400 V/AC
  • Nennspannung: 230 V/AC
