Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
Spannungsart zur Betätigung | DC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Federzuganschluss |
Betriebsspannung bei AC 50 Hz | 24 - 690 V |
Betriebsspannung bei AC 60 Hz | 24 - 690 V |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 15,5 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 7 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 3 kW |
Bemessungsbetriebsleistung NEMA | 0 kW |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Öffner | 1 |
Geeignet für Reiheneinbau | false |
Breite | 45 mm |
Höhe | 68 mm |
Tiefe | 75 mm |

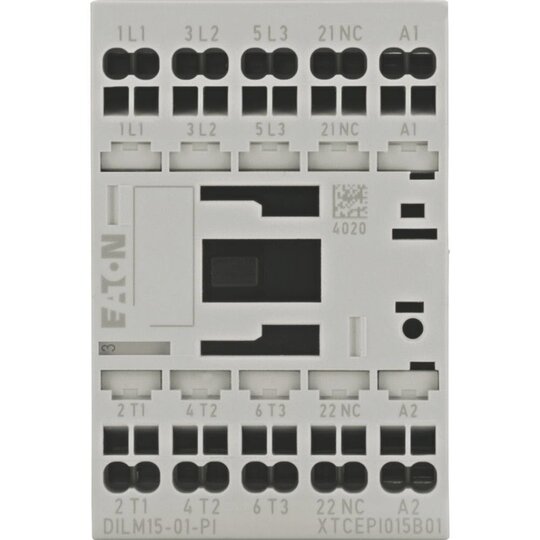

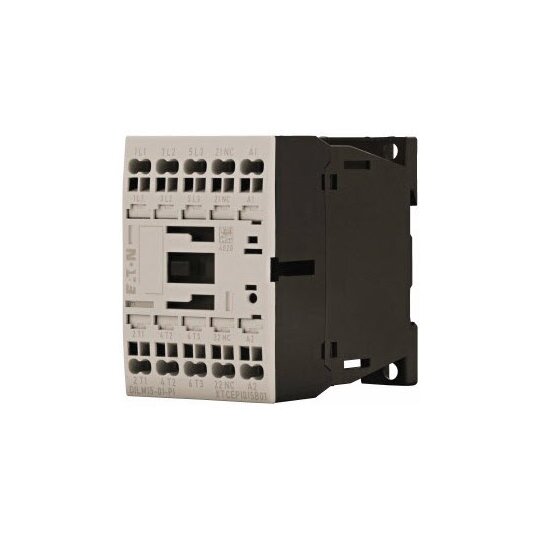

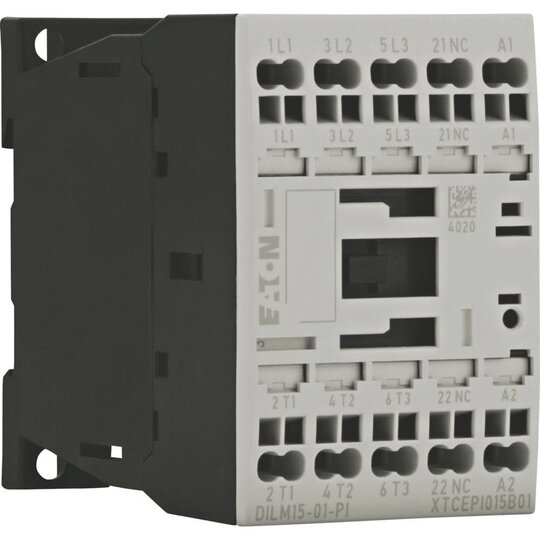

Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 15.5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 7 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, kombinierbar mit Hilfsschalter: DILM12-XHIà-PI, DILM32-XHIà-PI, DILA-XHI(V)à-PI, Kontaktbestückung Ö = Öffner: 1 Ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
