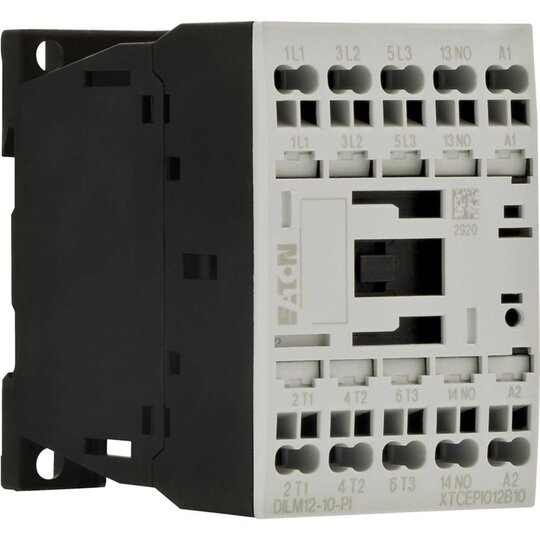

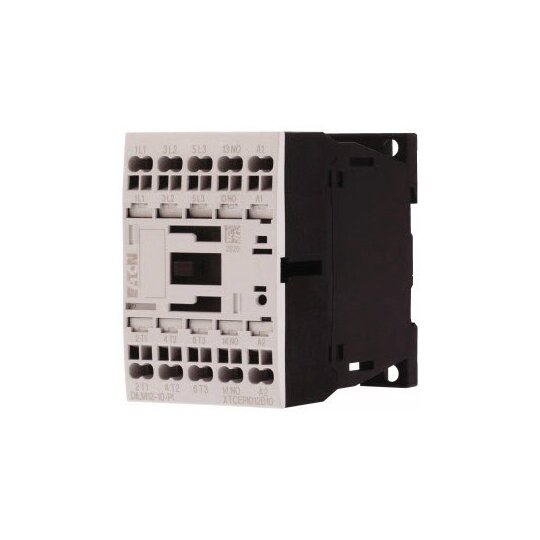

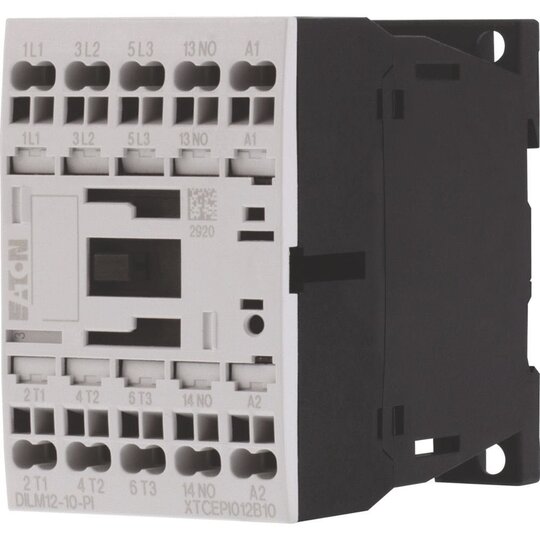

EATON DILM12-10(230V50HZ,240V60HZ)-PI Leistungsschütz 3p 380V 400V 199239
1 Stück

Listenpreis
Art.-Nr.
2783382
EAN
4015081973231
Hersteller-Nr.
199239
DEHA.-Nr.
6646968
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 - 240 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Federzuganschluss
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 7 A
Bemessungsbetriebsleistung bei AC-4, 400 V 3 kW
Bemessungsbetriebsleistung NEMA 0 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 0
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 68 mm
Tiefe 75 mm

Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, kombinierbar mit Hilfsschalter: DILM12-XHIà-PI, DILM32-XHIà-PI, DILA-XHI(V)à-PI, Kontaktbestückung S = Schließer: 1 S, Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
