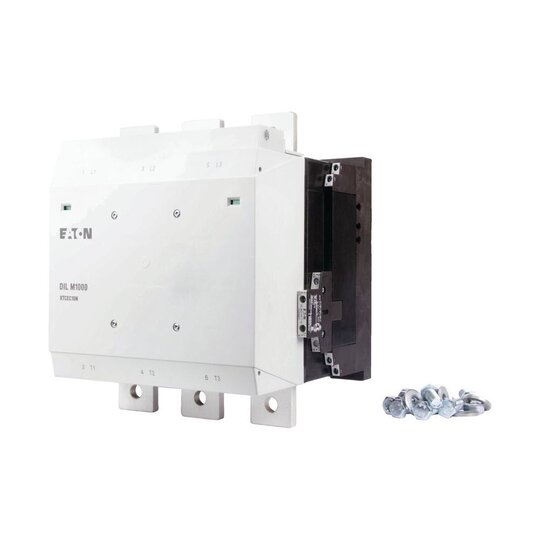

EATON DILM1000/22(RA250) Leistungsschütz 1000A 267214
1 Stück

Listenpreis
Art.-Nr.
2717680
EAN
4015082672140
Hersteller-Nr.
267214
DEHA.-Nr.
1369770
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 110 - 250 V
Bemessungssteuerspeisespannung Us bei DC 110 - 250 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Betriebsspannung bei AC 50 Hz 110 - 250 V
Betriebsspannung bei AC 60 Hz 110 - 250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 1225 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 1000 A
Bemessungsbetriebsleistung bei AC-3, 400 V 560 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 800 A
Bemessungsbetriebsleistung bei AC-4, 400 V 450 kW
Bemessungsbetriebsleistung NEMA 596 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau false
Breite 250 mm
Höhe 296 mm
Tiefe 232 mm

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 1000 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 1225 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 2500 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 315 kW, 380 V 400 V: P= 560 kW, 660 V 690 V: P= 1000 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 260 kW, 380 V 400 V: P= 450 kW, 660 V 690 V: P= 780 kW, kombinierbar mit Hilfsschalter: DILM820-XHIà, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechsel- und Gleichstrombetätigung

1S1Ö seitlich Anbau innen 208283
Eaton 159658
Art.-Nr.
2717668
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
1S1Ö seitlich Anbau innen 208281
Eaton 158063
Art.-Nr.
2715713
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
1S1Ö seitlich Anbau außen 208282
Eaton 158817
Art.-Nr.
2716647
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
207517
Eaton 159494
Art.-Nr.
2717460
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 25 ein
f.DILM750/820 208284
Eaton 159664
Art.-Nr.
2717675
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
mechanisch f.DILM580-820 208288
Eaton 159665
Art.-Nr.
2717676
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Elektronik f.DILM580 bis DILM1000 289146
Eaton 159659
Art.-Nr.
2717669
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Elektronik f.DILM580 bis DILM1000 289147
Eaton 159660
Art.-Nr.
2717670
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
