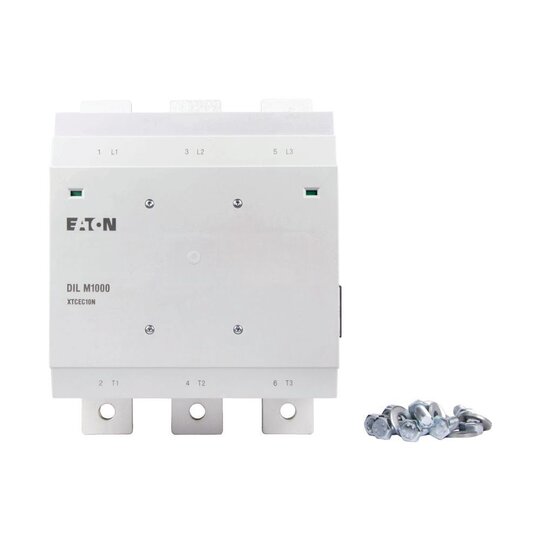

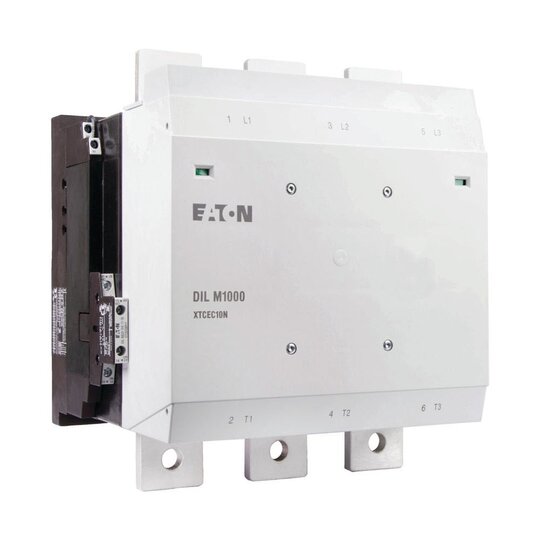

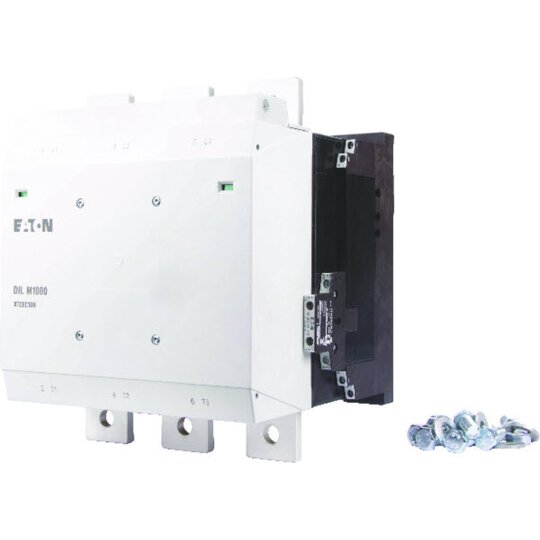

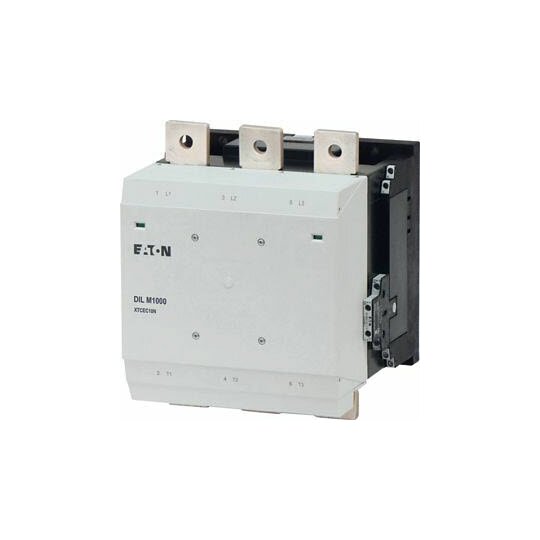

EATON DILM1000/22 RAC500 Leistungsschütz 3p+2S+2Ö 1000A AC3 271990
Hersteller-Nr. 271990 1415895
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2717681
- EAN
- 4015082719906
- DEHA.-Nr.
- 0296015
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364900
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 480 - 500 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 480 - 500 V |
| Bemessungssteuerspeisespannung Us bei DC | 250 - 700 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 250 - 500 V |
| Betriebsspannung bei AC 60 Hz | 250 - 500 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 1225 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 1000 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 560 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 800 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 450 kW |
| Bemessungsbetriebsleistung NEMA | 596 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Geeignet für Reiheneinbau | false |
| Breite | 250 mm |
| Höhe | 296 mm |
| Tiefe | 232 mm |
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 1000 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 1225 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 1-polig offen: Ith = 2500 A
