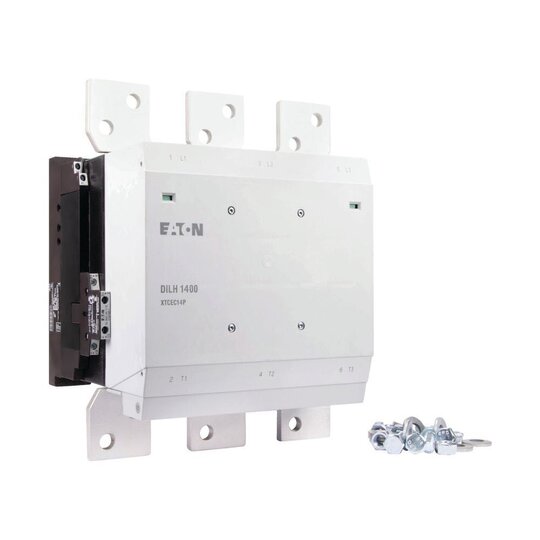

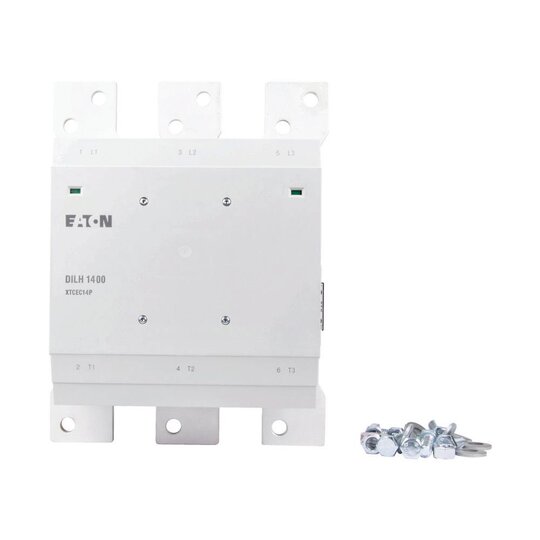

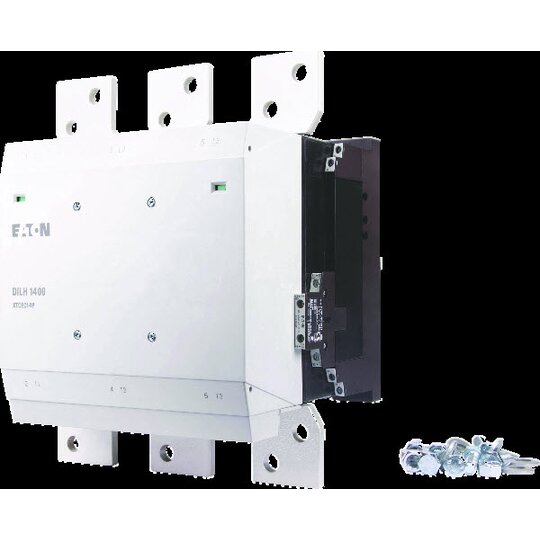

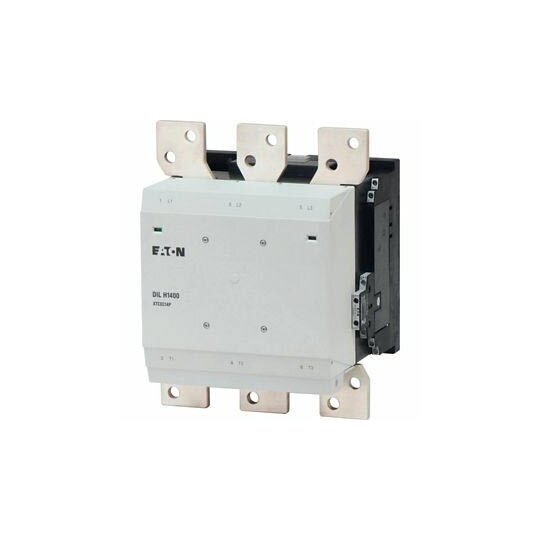

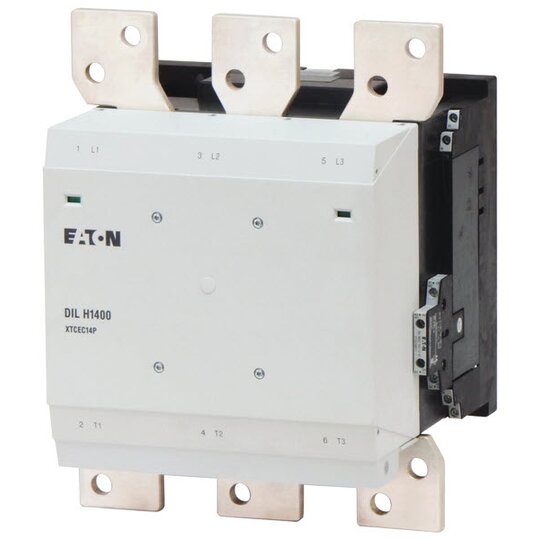

EATON DILH1400/22(RAW250)A Schütz 1400A AC-1 272441
Hersteller-Nr. 272441 159667
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2717683
- EAN
- 4015082724412
- DEHA.-Nr.
- 1369728
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364900
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 250 V |
| Bemessungssteuerspeisespannung Us bei DC | 230 - 250 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Betriebsspannung bei AC 50 Hz | 230 - 250 V |
| Betriebsspannung bei AC 60 Hz | 230 - 250 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 1714 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 0 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 0 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 0 kW |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Geeignet für Reiheneinbau | false |
| Breite | 260 mm |
| Höhe | 342 mm |
| Tiefe | 232 mm |
Leistungsschütz, Anwendung: Netzschütze für ohmsche Lasten von 1000 A, AC -1 Leistungsschütze größer 1000 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50û60 Hz offen bei 40 °C: Ith =Ie= 1714 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 1-polig offen: Ith= 3500 A, verwendbar für: DILM820-XHIà, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik, 660 V, 690 V oder 1000 V: nicht direkt umschaltend, Stromart AC/DC: Wechsel- und Gleichstrombetätigung
