Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
Spannungsart zur Betätigung | DC |
Bemessungsbetriebsstrom | 10 A |
Bemessungsbetriebsstrom Ie, 400 V | 3 A |
Montageart | DIN-Schiene/Schraube |
Mit LED-Anzeige | false |
Handbedienung | false |
Schnittstelle | false |
Anzahl der Hilfskontakte als Öffner | 2 |
Anzahl der Hilfskontakte als Schließer | 2 |
Anzahl der Hilfskontakte als Öffner, verzögert schaltend | 0 |
Anzahl der Hilfskontakte als Schließer, voreilend | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Betriebsspannung bei AC 50 Hz | 17 - 500 V |
Betriebsspannung bei AC 60 Hz | 17 - 500 V |
Betriebsspannung bei DC | 24 - 220 V |
Spannungsart der Betriebsspannung | AC/DC |
Bemessungsschaltstrom | 10 A |
Anschlussart Hilfsstromkreis | Federzuganschluss |
Breite | 45 mm |
Höhe | 58 mm |
Tiefe | 54 mm |

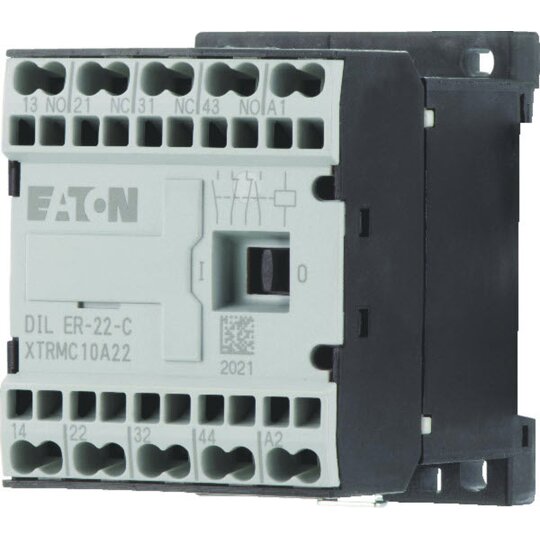

Hilfsschütz, Sortiment: Kleinschütze DILER, Applikation: Hilfsschütz, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Federzugklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom 1-polig offen bei 50 °C: Ith = Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Kennzahl/Ausführung der Kombinationen Kennzahl: 22E, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Integrierte Dioden-Widerstand-Kombination., Spulenleistung 2.6 W., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
