| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
230 - 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
230 - 230 V |
| Bemessungssteuerspeisespannung Us bei DC |
0 V |
| Spannungsart zur Betätigung |
AC |
| Bemessungsbetriebsstrom |
10 A |
| Bemessungsbetriebsstrom Ie, 400 V |
3 A |
| Montageart |
DIN-Schiene/Schraube |
| Mit LED-Anzeige |
false |
| Handbedienung |
false |
| Schnittstelle |
false |
| Anzahl der Hilfskontakte als Öffner |
2 |
| Anzahl der Hilfskontakte als Schließer |
2 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend |
0 |
| Anzahl der Hilfskontakte als Schließer, voreilend |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Betriebsspannung bei AC 50 Hz |
17 - 500 V |
| Betriebsspannung bei AC 60 Hz |
17 - 500 V |
| Betriebsspannung bei DC |
24 - 220 V |
| Spannungsart der Betriebsspannung |
AC/DC |
| Bemessungsschaltstrom |
10 A |
| Anschlussart Hilfsstromkreis |
Schraubanschluss |
| Breite |
45 mm |
| Höhe |
58 mm |
| Tiefe |
51 mm |

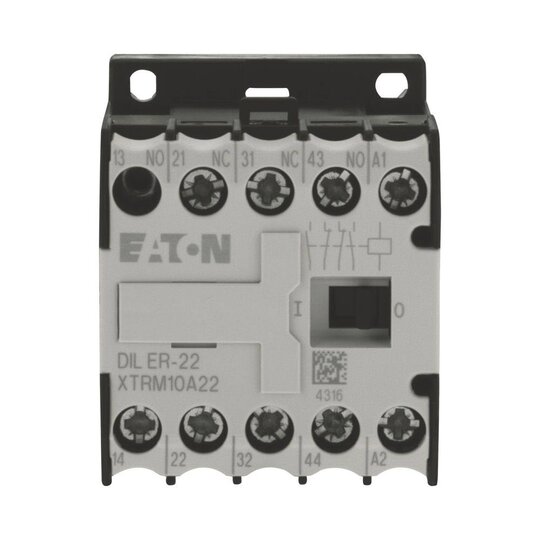

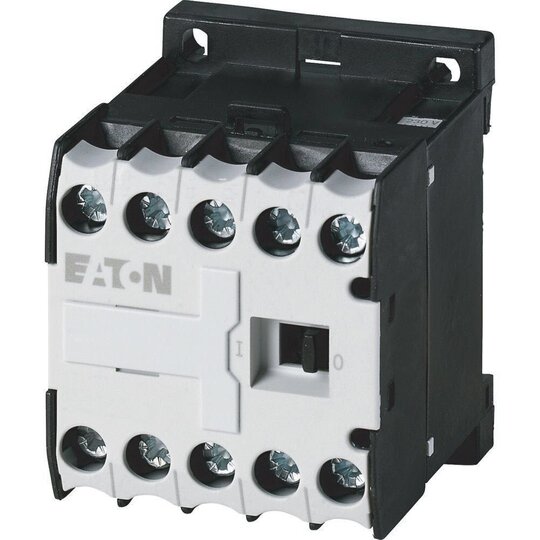

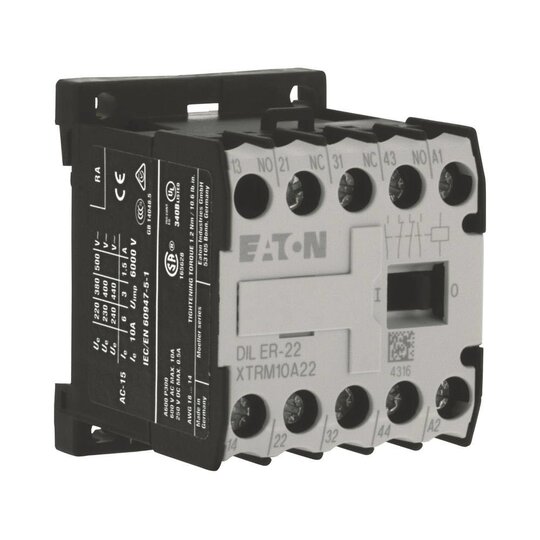

Hilfsschütz, Sortiment: Kleinschütze DILER, Applikation: Hilfsschütz, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom 1-polig offen bei 50 °C: Ith = Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Kennzahl/Ausführung der Kombinationen Kennzahl: 22E, verwendbar für: àDILE, Betätigungsspannung: 230 V 50/60 Hz, Stromart AC/DC: Wechselstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
