| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
230 - 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
240 - 240 V |
| Bemessungssteuerspeisespannung Us bei DC |
0 V |
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
4 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Betriebsspannung bei AC 50 Hz |
24 - 690 V |
| Betriebsspannung bei AC 60 Hz |
24 - 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
4 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
6,6 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V |
3 kW |
| Bemessungsbetriebsleistung NEMA |
3,7 kW |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Geeignet für Reiheneinbau |
false |
| Breite |
45 mm |
| Höhe |
58 mm |
| Tiefe |
52 mm |

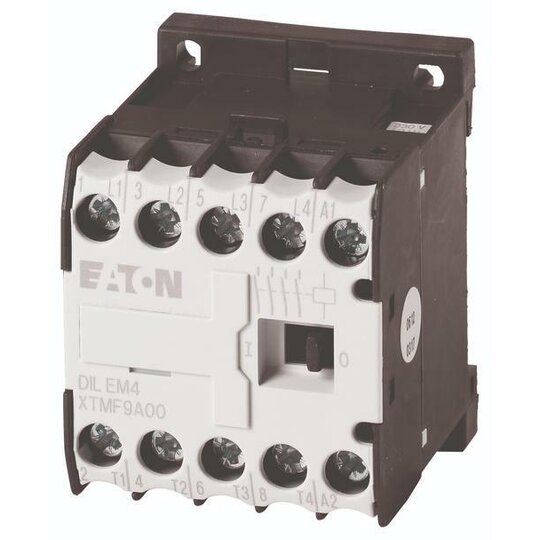

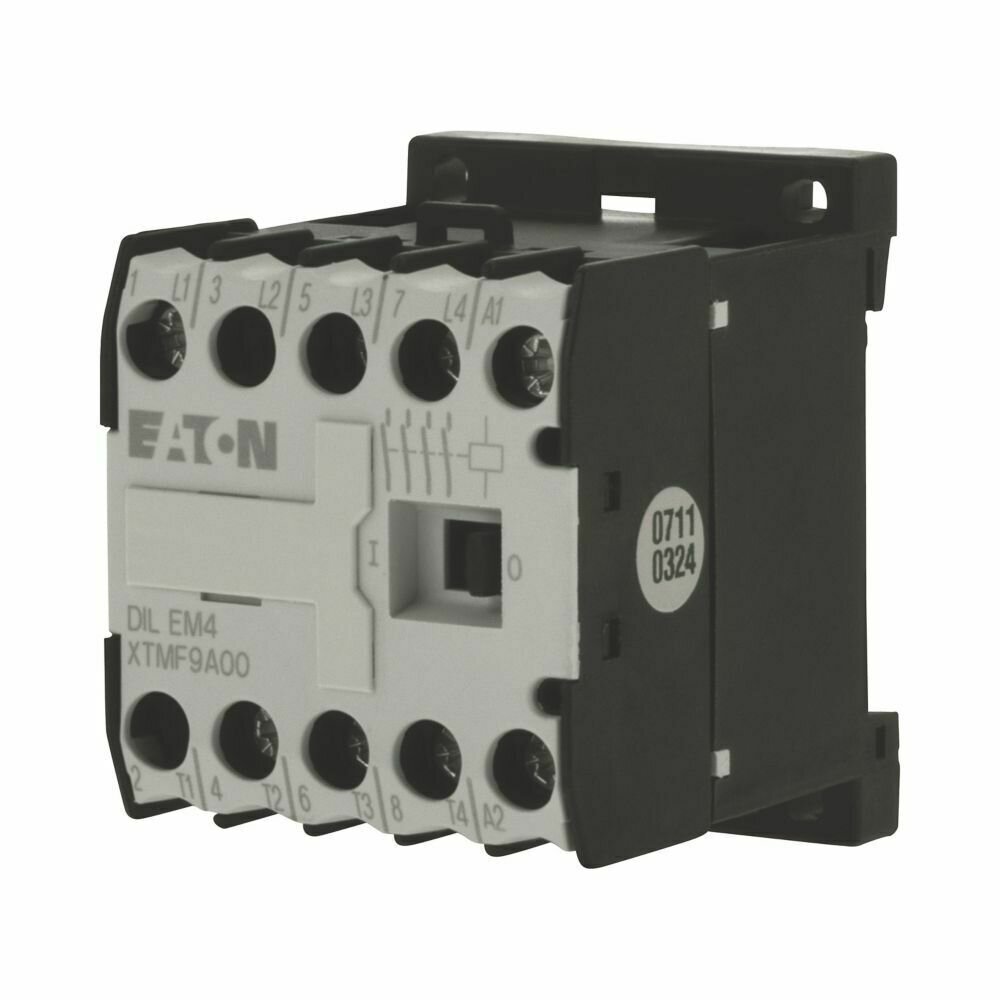

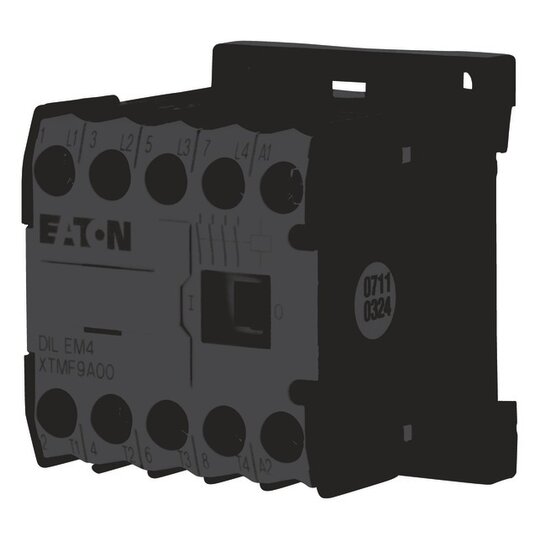

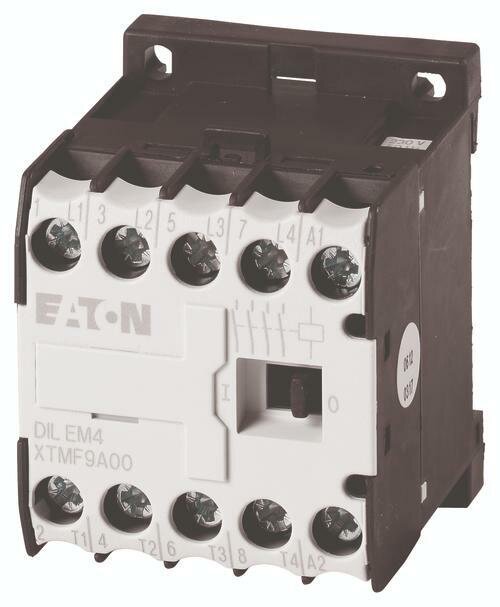

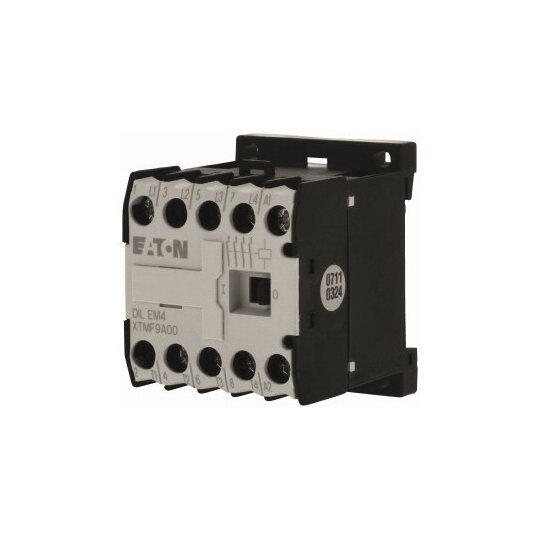

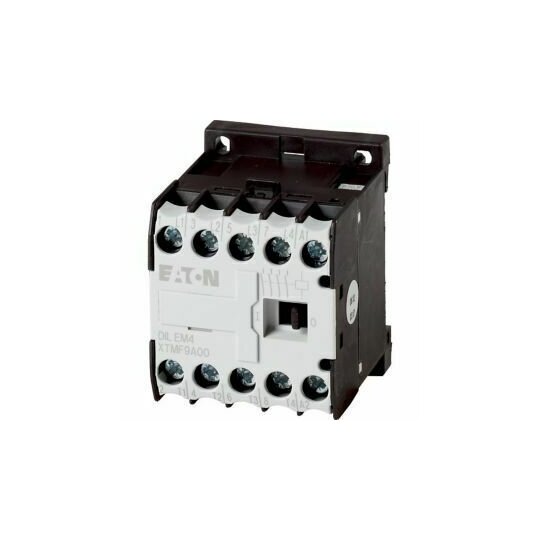

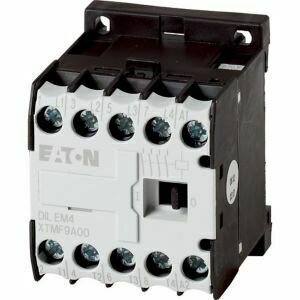

Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 60 A, gekapselt: Ith= 50 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: àDILEM, àDILE, Stromart AC/DC: Wechselstrombetätigung
