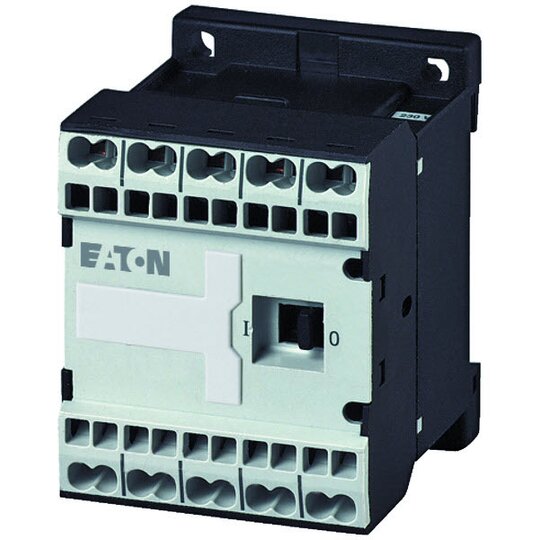

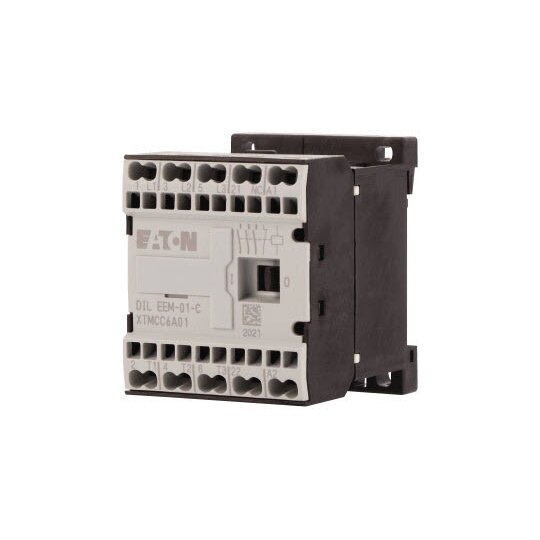

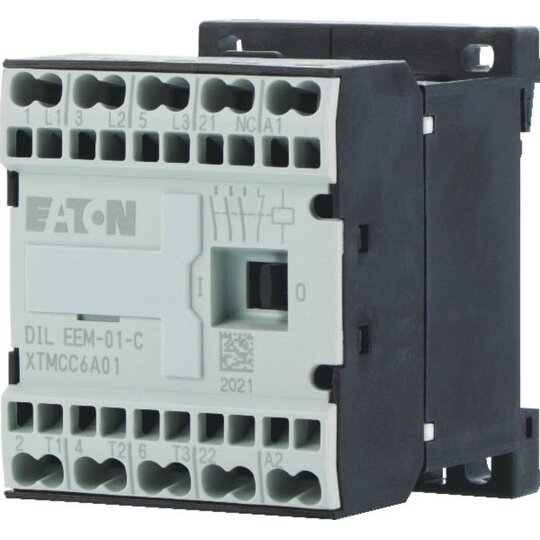

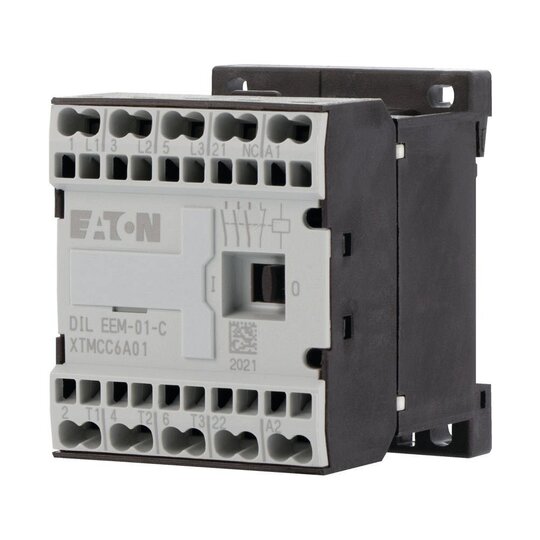

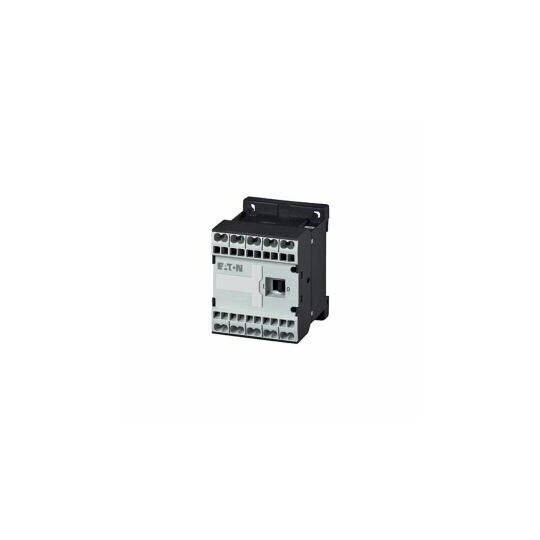

EATON DILEEM-01-C 230V50Hz 240V60Hz Leistg.-schütz 3p+1Ö 3kW 400V AC3 230135
1 Stück

Listenpreis
Art.-Nr.
2718102
EAN
4015082301354
Hersteller-Nr.
230135
DEHA.-Nr.
0044898
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 - 240 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Federzuganschluss
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 6,6 A
Bemessungsbetriebsleistung bei AC-3, 400 V 3 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 5 A
Bemessungsbetriebsleistung bei AC-4, 400 V 2,2 kW
Bemessungsbetriebsleistung NEMA 2,2 kW
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 58 mm
Tiefe 52 mm

Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 6.6 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.2 kW, verwendbar für: àDILE-C, Kontaktbestückung Ö = Öffner: 1 Ö, Stromart AC/DC: Wechselstrombetätigung
