| Anzahl der Kontakte als Wechsler |
0 |
| Anzahl der Kontakte als Schließer |
1 |
| Anzahl der Kontakte als Öffner |
1 |
| Anzahl der Fehlersignalschalter |
0 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V |
4 A |
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Ausführung |
aufsteckbar |
| Montageart |
Frontbefestigung |
| Fassung |
ohne |

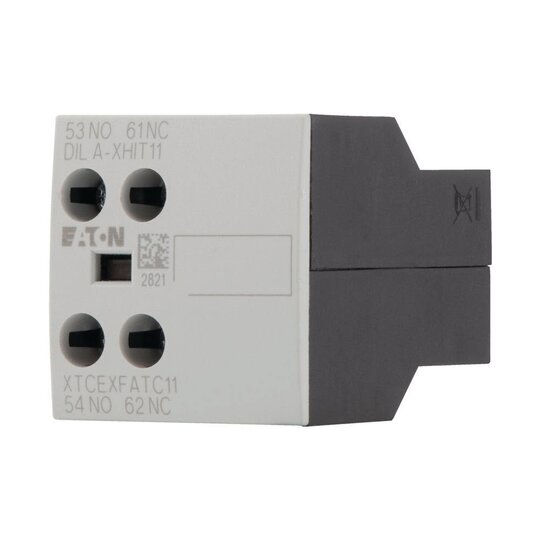

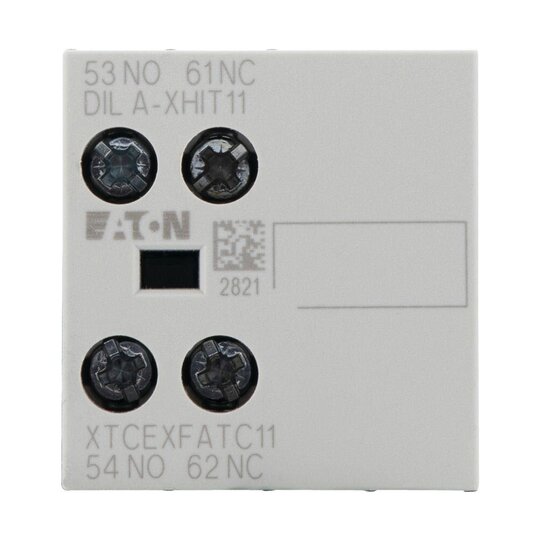

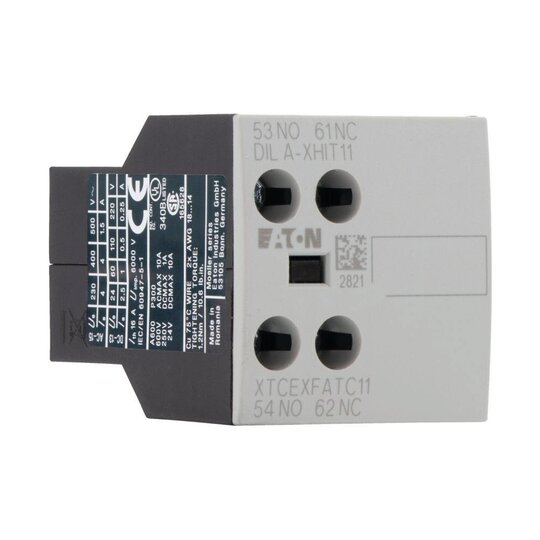

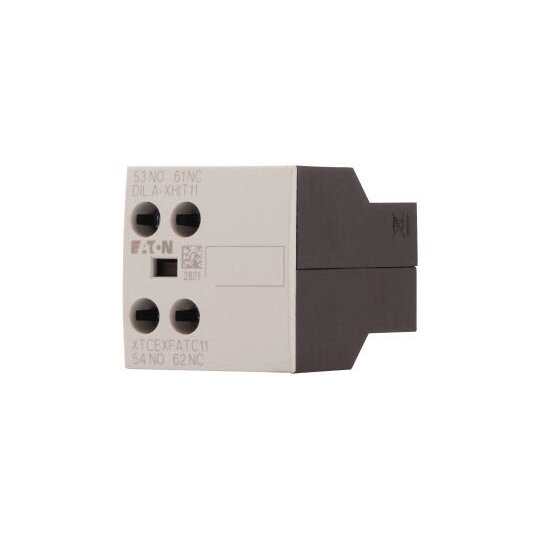

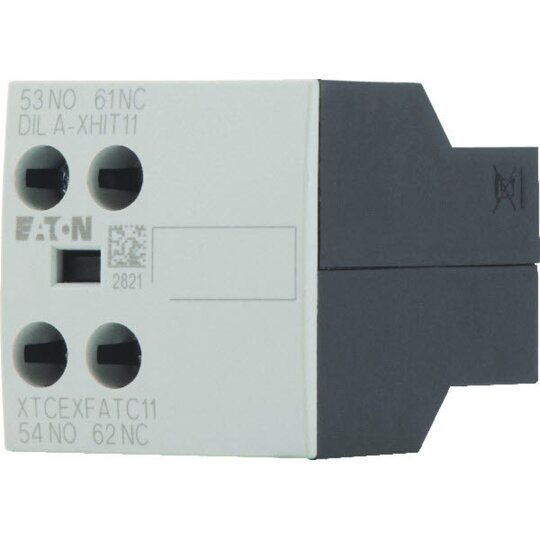

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden., Funktion: für Kombination mit Verdrahtungsbrücken, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Montageart: Frontbefestigung, verwendbar für: DILM7à, DILM9à, DILM12à, DILM15à, DILLà, MSC-DàM7(9, 12, 15)à, MSC-RàM7(9, 12), Ausführung: hohe Ausführung, Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
