| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
0 V |
| Bemessungssteuerspeisespannung Us bei DC |
24 - 24 V |
| Spannungsart zur Betätigung |
DC |
| Bemessungsbetriebsstrom |
16 A |
| Bemessungsbetriebsstrom Ie, 400 V |
4 A |
| Montageart |
DIN-Schiene/Schraube |
| Mit LED-Anzeige |
false |
| Handbedienung |
false |
| Schnittstelle |
false |
| Anzahl der Hilfskontakte als Öffner |
2 |
| Anzahl der Hilfskontakte als Schließer |
2 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend |
0 |
| Anzahl der Hilfskontakte als Schließer, voreilend |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Betriebsspannung bei AC 50 Hz |
17 - 500 V |
| Betriebsspannung bei AC 60 Hz |
17 - 500 V |
| Betriebsspannung bei DC |
24 - 220 V |
| Spannungsart der Betriebsspannung |
AC/DC |
| Bemessungsschaltstrom |
16 A |
| Anschlussart Hilfsstromkreis |
Steckklemmanschluss |
| Breite |
45 mm |
| Höhe |
68 mm |
| Tiefe |
75 mm |

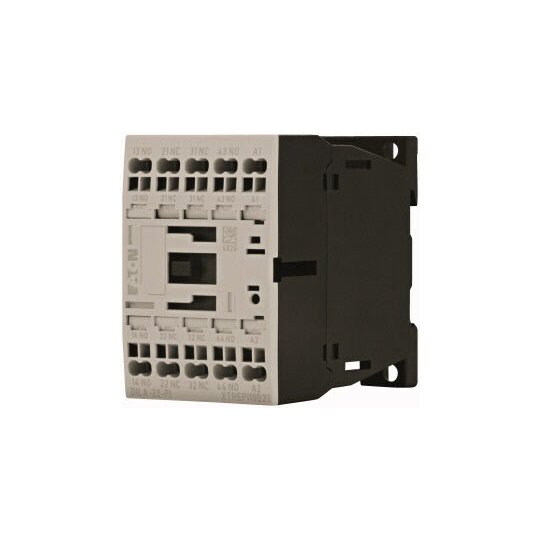

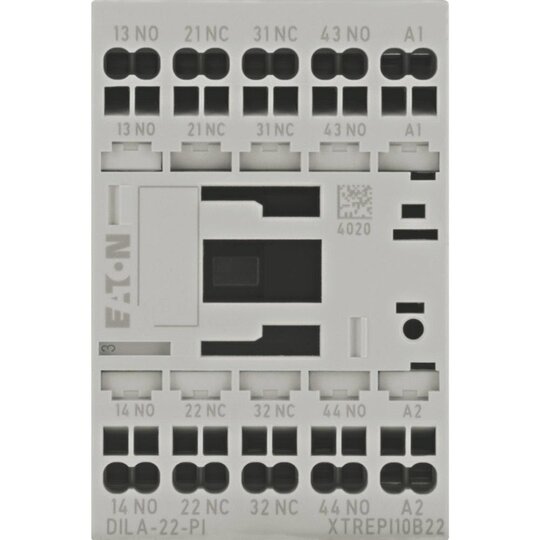

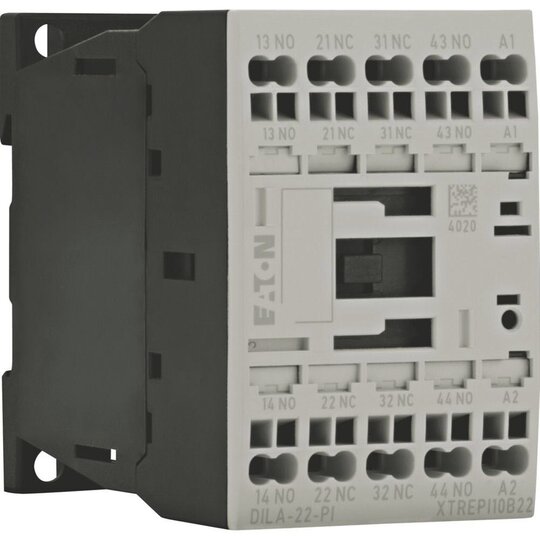

Hilfsschütze DILA, Grundgeräte mit zwangsgeführten Kontakten, Push-in-Klemmen, Bemessungsbetriebsstrom Ie/AC-15: 220 V 230 V 240 V = 4 A, 380 V 400 V 415 V = 4 A, S = Schließer: 2 S, Ö = Öffner: 2 Ö, Kennzahl: 22E, kombinierbar mit Hilfsschalterbaustein DILA-XHI(V)à-PI, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Integrierte Schutzbeschaltung., Integrierte Varistor-Schutzbeschaltung. Schutzart: IP20, Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660
