Einbautiefe | 44 mm |
Auslösecharakteristik | Z |
Polzahl (gesamt) | 2 |
Anzahl der abgesicherten Pole | 2 |
Bemessungsstrom | 16 A |
Bemessungsspannung | 400 V |
Bemessungsisolationsspannung Ui | 500 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Spannungsart | AC |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 50 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 25 kA |
Frequenz | 50 - 60 Hz |
Unterputzmontage | true |
Mitschaltender Neutralleiter | false |
Verschmutzungsgrad | 3 |
Zusatzeinrichtungen möglich | true |
Breite in Teilungseinheiten | 2 |
Schutzart (IP) | IP20 |
Umgebungstemperatur während des Betriebs | -25 - 70 €C |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 25 qmm |
Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 35 qmm |
Explosionsgeschützt | false |

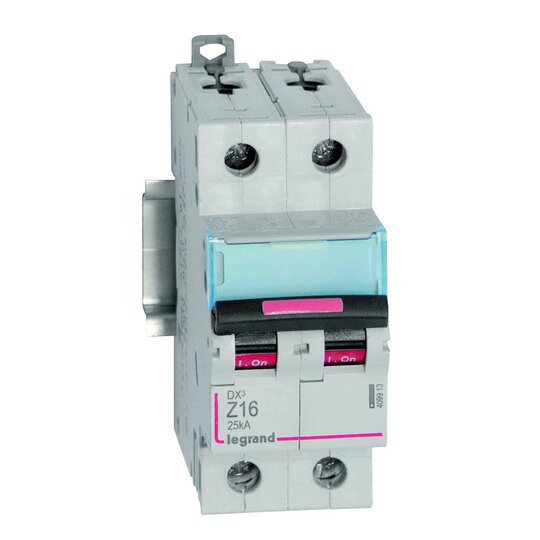

Legrand Leitungsschutzschalter DX3 nach EN 609472, 2polig, ZCharakteristik, Bemessungsstrom In 16 A, Bemessungsschaltvermögen 25 kA nach EN 609472, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50/60 Hz, Befestigung auf Hutprofilschiene EN 60715 durch zwei rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit ZCharakteristik sind für den Leitungsschutz von z.B. Steuerstromkreisen elektronischer Schaltkreisen vorzusehen.
