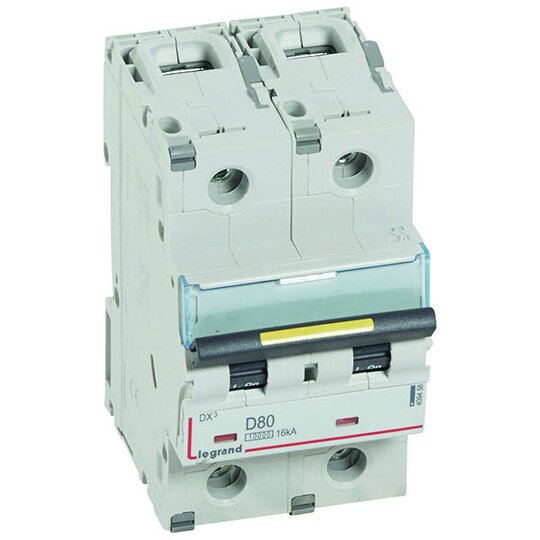

Dx3 Leitungsschutzschalter D80A 2P 10Ka 3M 409458
1 Stück

Listenpreis
Art.-Nr.
3520600
EAN
3245064094580
Hersteller-Nr.
409458
DEHA.-Nr.
4407105
eClass.-Nr.
27141901
Zolltarif-Nr.
85362090
Einbautiefe 47 mm
Auslösecharakteristik D
Polzahl (gesamt) 2
Anzahl der abgesicherten Pole 2
Bemessungsstrom 80 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Spannungsart AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 32 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 16 kA
Frequenz 50 - 60 Hz
Unterputzmontage true
Mitschaltender Neutralleiter false
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 3
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 70 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 6 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig 6 - 70 qmm
Explosionsgeschützt false

Die D-Kennlinie ist für den Leitungsschutz in Kraftstromkreisen mit sehr hohen Einschaltströmen vorzusehen. Nach EN 60947-2, Technische Daten: Bemessungsspannung 400 V, 50/60 Hz, Bemessungsschaltvermögen 16 kA nach EN 60947-2, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, Anbau von Hilfsgeräten möglich.
