Einbautiefe | 47 mm |
Auslösecharakteristik | D |
Polzahl (gesamt) | 4 |
Anzahl der abgesicherten Pole | 4 |
Bemessungsstrom | 100 A |
Bemessungsspannung | 400 V |
Bemessungsisolationsspannung Ui | 500 V |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Spannungsart | AC |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 32 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 16 kA |
Frequenz | 50 - 60 Hz |
Unterputzmontage | true |
Mitschaltender Neutralleiter | true |
Verschmutzungsgrad | 2 |
Zusatzeinrichtungen möglich | true |
Breite in Teilungseinheiten | 6 |
Schutzart (IP) | IP20 |
Umgebungstemperatur während des Betriebs | -25 - 70 €C |
Anschließbarer Leiterquerschnitt mehrdrähtig | 6 - 50 qmm |
Anschließbarer Leiterquerschnitt eindrähtig | 6 - 70 qmm |
Explosionsgeschützt | false |

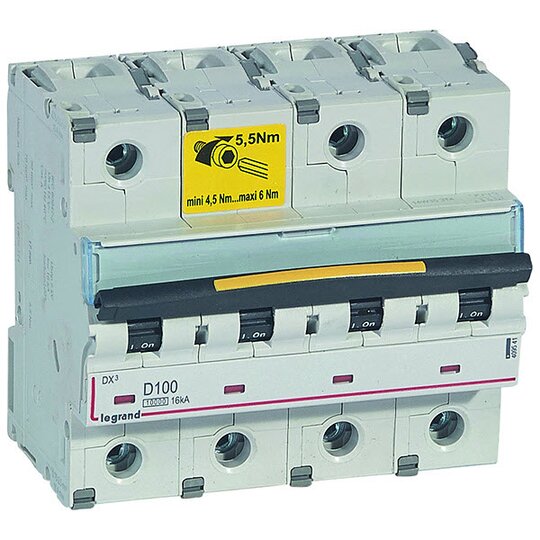

Die D-Kennlinie ist für den Leitungsschutz in Kraftstromkreisen mit sehr hohen Einschaltströmen vorzusehen. Nach EN 60947-2, Technische Daten: Bemessungsspannung 400 V, 50/60 Hz, Bemessungsschaltvermögen 16 kA nach EN 60947-2, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, Anbau von Hilfsgeräten möglich.
