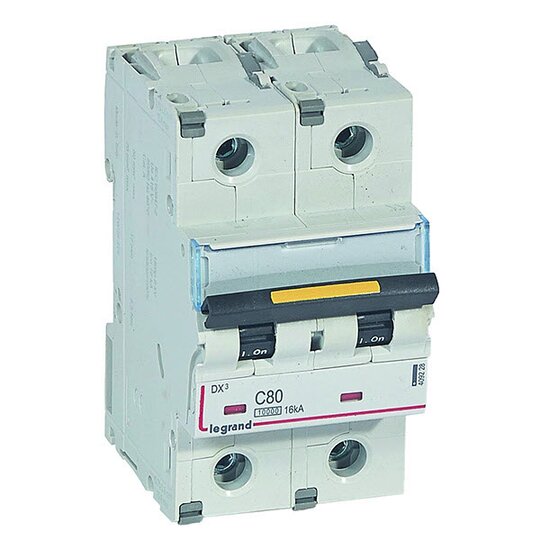

Dx3 Leitungsschutzschalter C80A 2P 10Ka
3M 409228
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 3520591
- EAN
- 3245064092289
- Hersteller-Nr.
- 409228
- DEHA.-Nr.
- 4407075
- eClass.-Nr.
- 27141901
- Zolltarif-Nr.
- 85362090
| Einbautiefe | 47 mm |
| Auslösecharakteristik | C |
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 2 |
| Bemessungsstrom | 80 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 32 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 16 kA |
| Frequenz | 50 - 60 Hz |
| Unterputzmontage | true |
| Mitschaltender Neutralleiter | false |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | true |
| Breite in Teilungseinheiten | 3 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25 - 70 €C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 6 - 50 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig | 6 - 70 qmm |
| Explosionsgeschützt | false |
Die C-Kennlinie ist für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen. Nach EN 60947-2, Technische Daten: Bemessungsspannung 400 V, 50/60 Hz, Bemessungsschaltvermögen 16 kA nach EN 60947-2, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, Anbau von Hilfsgeräten möglich.
