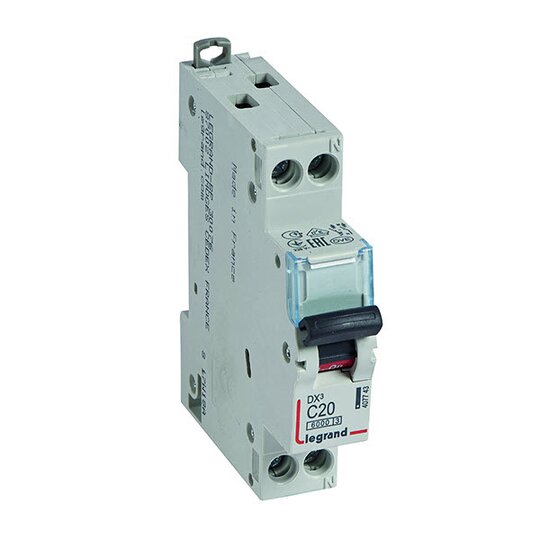

Dx3 Leitungsschutzschalter C20A 1P+N 6Ka 1M 407743
1 Stück

Listenpreis
Art.-Nr.
3520584
EAN
3245064077439
Hersteller-Nr.
407743
DEHA.-Nr.
4407068
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 44 mm
Auslösecharakteristik C
Polzahl (gesamt) 2
Anzahl der abgesicherten Pole 1
Bemessungsstrom 20 A
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 250 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Spannungsart AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 10 kA
Frequenz 50 - 60 Hz
Energiebegrenzungsklasse 3
Unterputzmontage true
Mitschaltender Neutralleiter true
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 1
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 70 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 10 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 16 qmm
Explosionsgeschützt false

Die C-Kennlinie ist für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen. Nach EN 60898-1, VDE 0641-11, EN 60947-2, Technische Daten: Bemessungsspannung 230 V, 50 Hz, Bemessungsschaltvermögen 6 kA nach EN 60898-1, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch zwei rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, einpolig verschienbar mit Legrand Stiftkammschienen, Anbau von Hilfsgeräten möglich.
