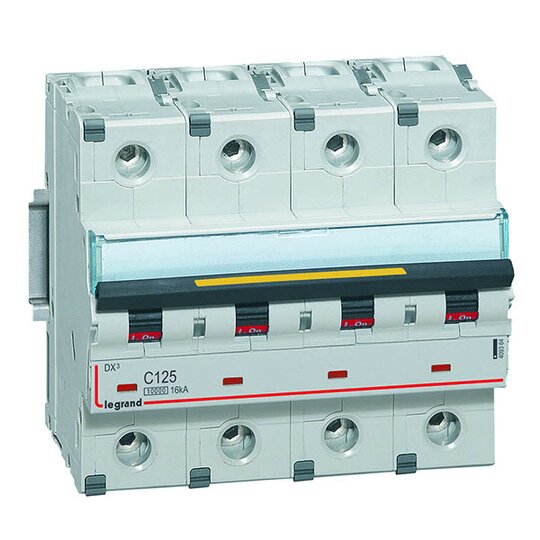

Dx3 Leitungsschutzschalter C125A 4P 10Ka 6M 409364
1 Stück

Listenpreis
Art.-Nr.
3520599
EAN
3245064093644
Hersteller-Nr.
409364
DEHA.-Nr.
4407083
eClass.-Nr.
27141901
Zolltarif-Nr.
85362090
Einbautiefe 47 mm
Auslösecharakteristik C
Polzahl (gesamt) 4
Anzahl der abgesicherten Pole 4
Bemessungsstrom 125 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Spannungsart AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 32 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 16 kA
Frequenz 50 - 60 Hz
Unterputzmontage true
Mitschaltender Neutralleiter true
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 6
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 70 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 6 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig 6 - 70 qmm
Explosionsgeschützt false

Die C-Kennlinie ist für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen. Nach EN 60947-2, Technische Daten: Bemessungsspannung 400 V, 50/60 Hz, Bemessungsschaltvermögen 16 kA nach EN 60947-2, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, Anbau von Hilfsgeräten möglich.
