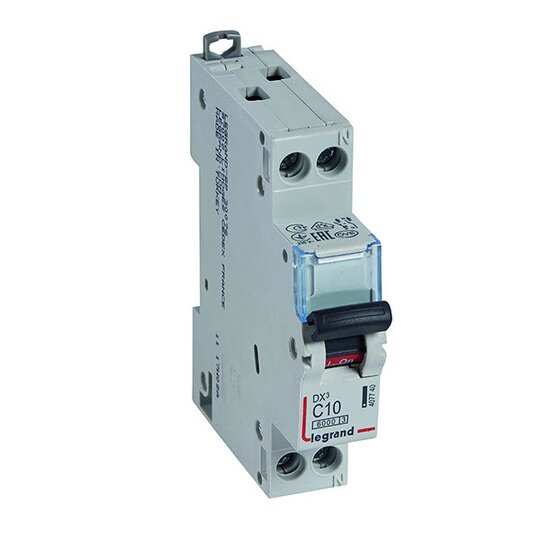

Dx3 Leitungsschutzschalter C10A 1P+N 6Ka 1M 407740
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 3520581
EAN: 3245064077408
Hersteller-Nr.: 407740
DEHA.-Nr.: 4407065
eClass.-Nr.: 27141901
Zolltarif-Nr.: 85362090

Einbautiefe	44 mm
Auslösecharakteristik	C
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsstrom	10 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	250 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Frequenz	50 - 60 Hz
Energiebegrenzungsklasse	3
Unterputzmontage	true
Mitschaltender Neutralleiter	true
Verschmutzungsgrad	2
Zusatzeinrichtungen möglich	true
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 - 70 €C
Anschließbarer Leiterquerschnitt mehrdrähtig	0.75 - 10 qmm
Anschließbarer Leiterquerschnitt eindrähtig	0.75 - 16 qmm
Explosionsgeschützt	false

Legrand Leitungsschutzschalter DX3 nach EN 60898-1, VDE 0641-11, EN 60947-2, 1-polig mit mitschaltendem Neutralleiter, C-Charakteristik, Bemessungsstrom In 10 A, Bemessungsschaltvermögen Icn 6 kA nach EN 60898-1, Bemessungsspannung Un 230 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch zwei rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit C-Charakteristik sind für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen.
