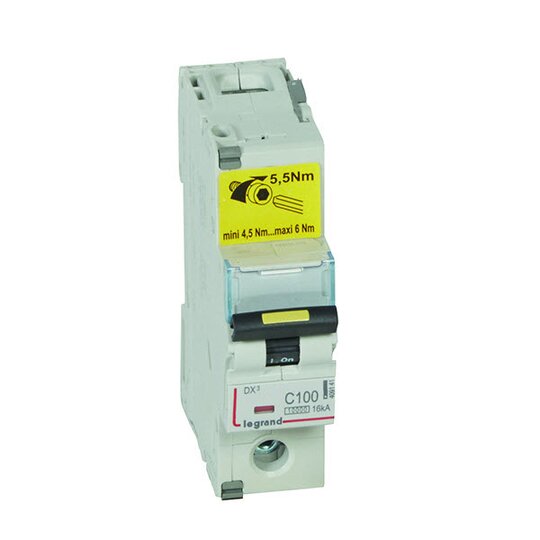

Dx3 Leitungsschutzschalter C100A 1P 10Ka 1M 409141
1 Stück

Listenpreis
Art.-Nr.
3520589
EAN
3245064091411
Hersteller-Nr.
409141
DEHA.-Nr.
4407073
eClass.-Nr.
27141901
Zolltarif-Nr.
85362090
Einbautiefe 47 mm
Auslösecharakteristik C
Polzahl (gesamt) 1
Anzahl der abgesicherten Pole 1
Bemessungsstrom 100 A
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 10 kA
Spannungsart AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 16 kA
Frequenz 50 - 60 Hz
Unterputzmontage true
Mitschaltender Neutralleiter false
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 1,5
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 70 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 6 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig 6 - 70 qmm
Explosionsgeschützt false

Die C-Kennlinie ist für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen. Nach EN 60947-2, Technische Daten: Bemessungsspannung 400 V, 50/60 Hz, Bemessungsschaltvermögen 16 kA nach EN 60947-2, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, Anbau von Hilfsgeräten möglich.
