| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Mit abnehmbaren Klemmen |
false |
| Externe Stromversorgung erforderlich |
false |
| Spannungsart der Versorgungsspannung |
AC |
| Funktion Phasenfolgeüberwachung |
true |
| Funktion Phasenausfallerkennung |
true |
| Funktion Unterspannungserkennung |
false |
| Funktion Überspannungserkennung |
false |
| Funktion Asymmetrieerkennung |
false |
| Spannungsmessbereich |
200 - 500 V |
| Min. einstellbare Ansprechverzögerungszeit |
0,5 s |
| Max. zulässige Ansprechverzögerungszeit |
0,5 s |
| Min. einstellbare Rückfallverzögerungszeit |
0 s |
| Max. zulässige Rückfallverzögerungszeit |
0 s |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Wechsler |
2 |
| Spannungsart der Betriebsspannung |
AC |
| Bemessungsschaltstrom |
4 A |
| Breite |
22,5 mm |
| Höhe |
85,6 mm |
| Tiefe |
103,7 mm |

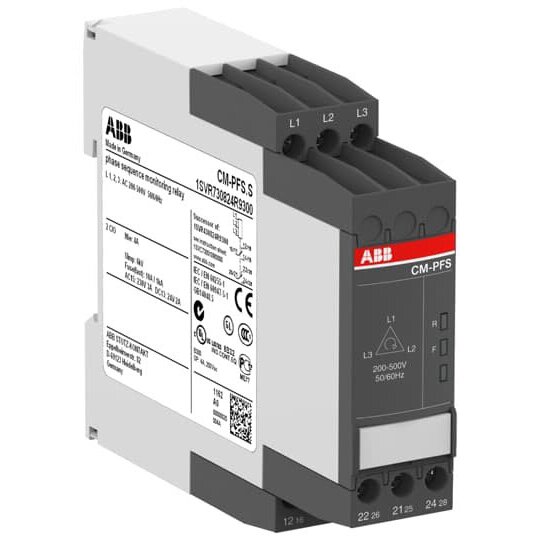

Mit den Dreiphasenüberwachungsrelais CM Reihe kann eine zuverlässige und kontinuierliche Überwachung eines Dreiphasennetzes, den störungsfreien und wirtschaftlichen Betrieb von Maschinen und Anlagen garantiert werden. Darum überwachen die Dreiphasenüberwachungsrelais der CM Reihe je nach Bedarf die Phasenspannungen, die Phasenfolge, die Phasenasymmetrie, das Vorhandensein aller Phasen sowie den Neutralleiter.sind als Zubehör erhältlich.Normen: CAN/CSA C22.2 No.14, IEC/EN 63000, IEC/EN 60255-27, IEC/EN 61000-6-2, IEC/EN 61000-6-3, UL 508Anschlussart: SchraubklemmeAusgang: 2 WechslerBemessungsbetriebsstrom AC-12: (230 V) 4 ABemessungsbetriebsstrom AC-15: (230 V) 3 ABemessungsbetriebsstrom DC-12: (24 V) 4 ABemessungsbetriebsstrom DC-13: (24 V) 2 ABemessungsisolationsspannung: Eingangsstromkreis / Ausgangsstromkreis 600 V, Ausgangsstromkreis 1 / Ausgangsstromkreis 2 300 VBemessungssteuerspeisespannung: (L-L) 200 ... 500 V ACFunktion: Phasenfehlererkennung, PhasenfolgeüberwachungMessbereich: (L-L) 200 ... 500 V ACZeitbereich: 500 ms Anlaufverzögerung
