| Montageart |
DIN-Schiene |
| Anzahl der Kanäle |
1 |
| Versorgungsspannung |
230 - 230 V |
| Spannungsart der Versorgungsspannung |
AC |
| Frequenz der Versorgungsspannung |
50 - 60 Hz |
| Gangreserve in Stunden |
150 |
| Gangreserve in Jahren |
0,017123 |
| Ganggenauigkeit pro Tag |
1 s |
| 60 min Programm |
false |
| 24 h Programm |
true |
| Wochenprogramm |
false |
| Jahresprogramm |
false |
| Netzsynchron |
false |
| Quarzgesteuert |
false |
| Kontaktausführung |
Schließer |
| Kürzeste Schaltzeit Kanal 1 |
15 min |
| Kürzeste Schaltzeit Kanal 2 |
15 min |
| Programmscheibenteilung 1 |
15 min |
| Automatische Sommer-/Winterzeitumstellung |
false |
| Handbedienung |
false |
| Schaltungsvorwahl |
false |
| Nennschaltstrom bei 250 V AC |
16 A |
| Potenzialfreier Schaltkontakt |
true |
| Schutzart (IP) |
IP20 |
| Breite in Teilungseinheiten |
1 |

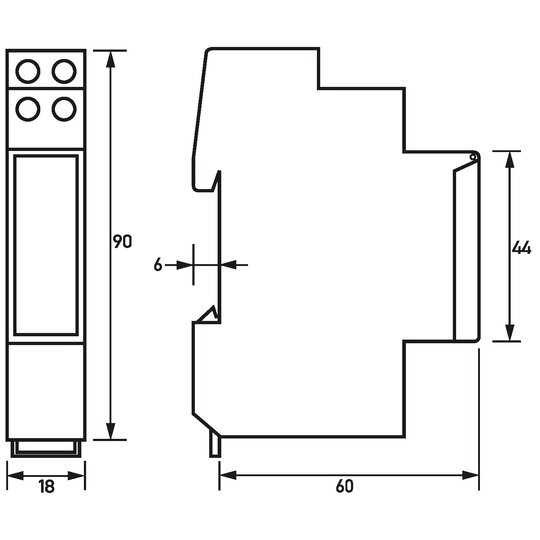

| Breite |
18 mm |
| Höhe |
90 mm |
| Tiefe |
66 mm |

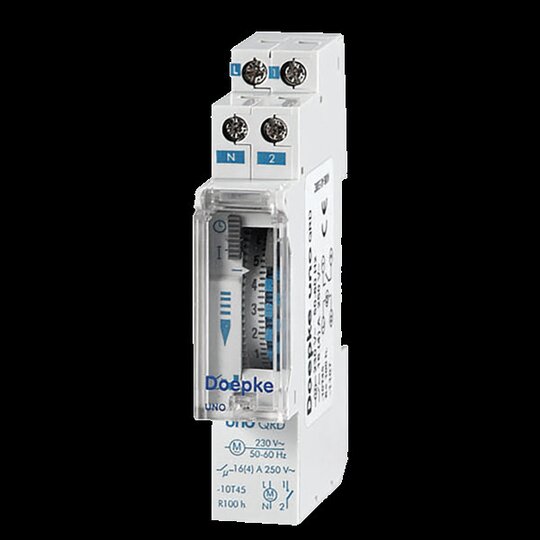

Elektromechanische Zeitschaltuhr mit großer Ganggenauigkeit und -reserve. Schaltuhrprogramme: Tagesprogramm Schaltuhr-Funktionen: Handbedienung möglich, potenzialfreier Schaltkontakt Schaltintervall: min. 15 min ... max. 24 h Zeitbereich Schaltrad: 24 Gangreserve: 150 h Laststromkreis (Relais): 1 Schließer Bemessungsspannung (AC): 250 V Bemessungsstrom AC (typ.): 16 A Bemessungsfrequenz: 50 Hz ... 60 Hz Betriebsspannung (AC): 230 V Gebrauchslage: beliebig Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 18 mm (1 TE) × H 90 mm × T 66 mm Bauvorschriften/Normen: EN 60529, EN 60335-1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: Uno QRD Bestellnummer: 09800034 gewähltes Fabrikat/Typ: ___________/___________, Einbaulage beliebig, Einsatzgebiete: Zeitschaltuhren zur zeitabhängigen Steuerung von beliebigen elektrischen Verbrauchern in privaten. gewerblichen oder industriellen Anwendungen.mm), protection class IP20 Mounting: quick fastening to mounting rail any installation position Application areas: Time switches for time linking of any electrical consumers in private, commercial or industrial applications.
