Doepke RZQ 248 Zeitrelaismin.24V max.240V AC/DC 09980716

Ihr Nettopreis
Art.-Nr.
3710125
EAN
4014712151666
Hersteller-Nr.
09980716
DEHA.-Nr.
2259607
eClass.-Nr.
27371605
Zolltarif-Nr.
85364900
Ausführung des elektrischen Anschlusses Schraubanschluss
Komplettgerät mit Sockel false
Geeignet für Hutschienenmontage true
Frontmontage false
Aufsteckbar auf Schütz false
Funktion ansprechverzögert true
Funktion rückfallverzögert true
Funktion einschaltwischend true
Funktion ausschaltwischend false
Funktion Stern/Dreieck false
Funktion Impulsformend false
Funktion blinkend mit Pause beginnend, Festzeit true
Funktion blinkend mit Impuls beginnend, Festzeit false
Funktion taktend mit Pause beginnend, variabel false
Funktion taktend mit Impuls beginnend, variabel false
Zeitbereich 0.1 - 360000 s
Fernbedienung möglich false
Geeignet als Fernbedienung false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 240 V
Bemessungssteuerspeisespannung Us bei DC 24 - 240 V
Spannungsart zur Betätigung AC/DC
Anzahl der Ausgänge, unverzögert, Öffner 0
Anzahl der Ausgänge, unverzögert, Schließer 0
Anzahl der Ausgänge, unverzögert, Wechsler 1
Anzahl der Ausgänge, verzögert, Öffner 0
Anzahl der Ausgänge, verzögert, Schließer 0
Anzahl der Ausgänge, verzögert, Wechsler 1
Ausgänge, umschaltbar verzögert/unverzögert false
Mit Halbleiterausgang false
Betriebsspannung bei AC 50 Hz 24 - 240 V
Betriebsspannung bei AC 60 Hz 24 - 240 V
Betriebsspannung bei DC 24 - 240 V
Spannungsart der Betriebsspannung AC/DC
Nennstrom 8 A
Schutzart (IP) IP40
Breite 17,5 mm
Höhe 87 mm
Tiefe 65 mm

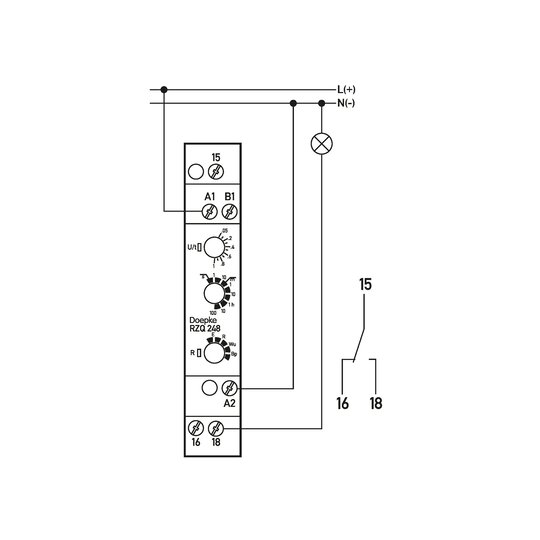

Zeitrelais dienen dem verzögerten Ein- und Ausschalten von elektrischen Verbrauchern. Sie eignen sich für viele Aufgaben in der Automatisierungstechnik. Die Geräte dieser Baureihe bieten viele verschiedene Zeitfunktionen und einen großen wählbaren Zeitbereich. Eigenschaften: 1 Wechslerkontakt mit einer Schaltleistung von 2000 VA (8 A / 250 V), Steuereingänge für max. Leitungslängen von 10 m und einer min. Steuerimpulslänge 50/100 ms (DC/AC) LEDs zur Anzeige der Versorgungsspannung/des Zeitablaufs und der Stellung des Ausgangsrelais, Zeitfunktionen: einschaltverzögert (E), rückfallverzögert (R), blinkend pausebeginnend (Bp), einschaltwischend spannungsgesteuert (Wu) Zeitbereiche: Einstellbereiche von 50 ms bis 100 h, Schraub-Klemmanschlüsse auch für große Querschnitte, kompakte Bauform, Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einsatzgebiete: Zeitabhängige Steuerung und Taktung elektrischer Verbraucher, z. B. Beleuchtung und Antrieben in privat. gewerblich und industriell genutzten Gebäuden. Hinweise: Die Umschaltung der Zeitfunktionen muss im spannungslosen Zustand erfolgen. Hints: The time functions must be toggled when the power is disconnected.

3932136.pdf

Montageanleitung

Download (Stand: 05.01.2025)

doepke_09980716_dbl_de.pdf

Produktdatenblatt

Download (Stand: 05.01.2025)

doepke_declaration_rohs_ml.pdf

RoHS-Erklärung

Download (Stand: 05.01.2025)

Deeplink Produktseite

Download (Stand: 05.01.2025)

REACH-Erklärung

Download (Stand: 05.01.2025)
