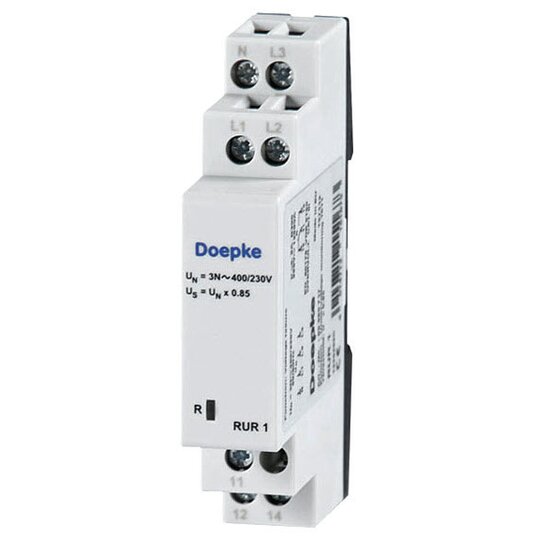

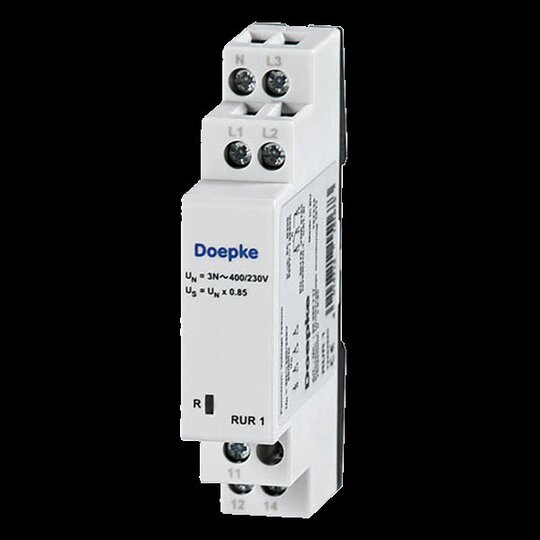

Doepke RUR 1 Unterspannungsmessrelais m.fester Schaltschwelle 09980717

Hersteller-Nr. 09980717 308377
Ihr Nettopreis
Art.-Nr.
3711703
EAN
4014712151673
DEHA.-Nr.
2259608
eClass.-Nr.
27142327
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungsspannung 250 V
Bemessungsfrequenz 48 - 63 Hz
Angegebener Messbereich 3N, 400/230 V
Max. Schaltleistung 1250 VA
Auslöseverzögerung 200 ms
Max. elektrische Schalthäufigkeit 60 c/min
Spannungsart AC
Montageart DIN-Schiene
Breite in Teilungseinheiten 1
Einbauhöhe 87 mm
Schutzart (IP) IP40

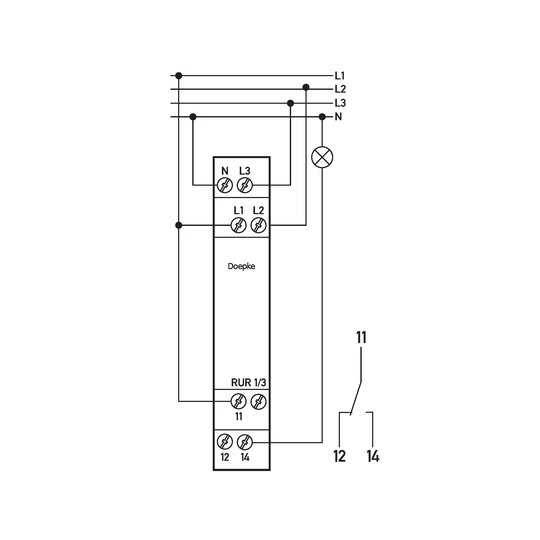

Unterspannungsmessrelais erkennen das Unterschreiten der Versorgungsspannung und geben dies an übergeordnete Steuerungen oder Meldeeinrichtungen weiter. Sie werden eingesetzt, um elektrische Verbraucher bei zu niedriger Spannung abzuschalten. Die Geräte dieser Baureihe melden Unterspannungen mit fest eingestellter Hysterese. Eine LED an der Vorderseite signalisiert den aktuellen Zustand. Der Wechslerkontakt erlaubt einen flexiblen Einsatz. Das RUR 1 hat eine fest eingestellte Schaltschwelle. Eigenschaften: Schaltschwelle RUR 1: 0,85 x Un, Schaltschwelle RUR 3: einstellbar von 160 V . 240 V, keine externe Versorgungsspannung notwendig, potenzialfreier Wechslerkontakt, Modulbreite nur 1 Teilungseinheit, Schutzart IP 20, Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einsatzgebiete: Automatische Steuerung von Notstromaggregaten und Notstrombeleuchtungen in allen Arten von Gebäuden und Industrieanlagen. Hinweise: Einphasige Netze können durch Beschalten aller Messeingänge mit einem Außenleiter überwacht werden. Wenn elektrische Verbraucher Rückspannungen erzeugen, die größer als der Schwellenwert Us sind. ist die Erkennung eines Außenleiterausfalls nicht mehr möglich. of emergency generators and emergency lighting in all types of buildings and industrial facilities. Hints: Single-phase networks can be monitored by wiring all measuring inputs with an external conductor. When electrical consumers generate reverse voltages higher than the Us threshold, the failure of an external conductor can no longer be detected.

3932135.pdf

Montageanleitung

Download (Stand: 06.06.2025)

doepke_09980717_dbl_de.pdf

Produktdatenblatt

Download (Stand: 06.06.2025)

doepke_declaration_rohs_ml.pdf

RoHS-Erklärung

Download (Stand: 06.06.2025)

Deeplink Produktseite

Download (Stand: 06.06.2025)

REACH-Erklärung

Download (Stand: 06.06.2025)
