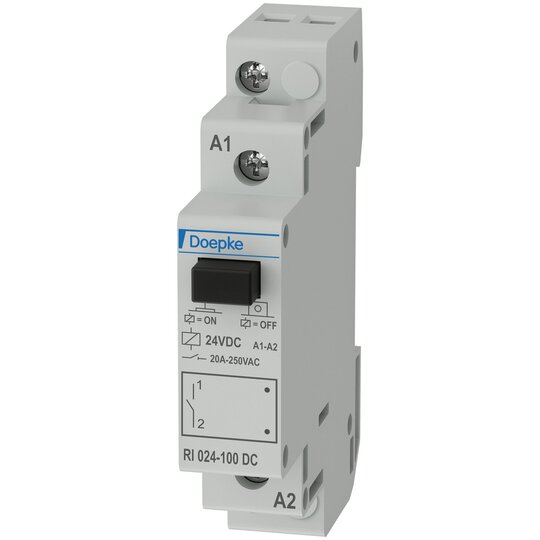

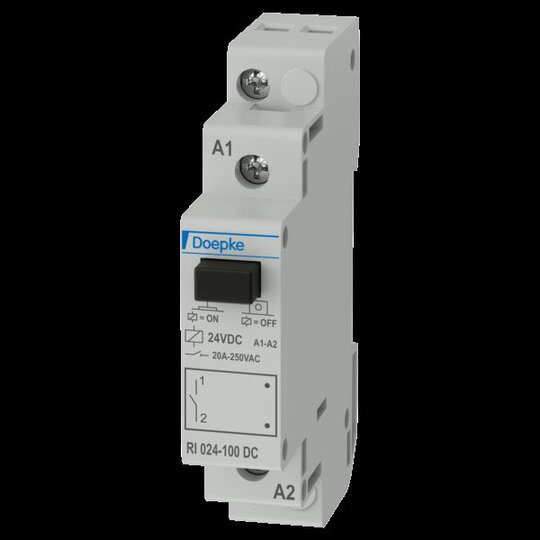

Doepke RI 024-100 DC Installationsrelais DC,20A,1S 09981016

Kompaktes, monostabiles Installationsrelais mit Handbetätigung und Schaltstellungsanzeige. Steuereingang: Bemessungsspannung (DC): 24 V Bemessungsstoßspannungsfestigkeit: 2 kV Laststromkreis (Relais): 1 Schließer Polzahl (gesamt): 1 Bemessungsspannung (AC): 250 V max. Bemessungsstrom angereiht: 20 A Bemessungsfrequenz: 50 Hz Bemessungsisolationsspannung: 500 V Betriebsspannung (DC): 24 V (21,6 V ... 26,4 V) Bemessungsspannung AC-1: 250 V max. Bemessungsstrom AC-1: 20 A max. Bemessungsleistung AC-1: 5000 VA Bemessungsspannung AC-3 3-phasig: 250 V max. Bemessungsleistung AC-3: 2000 VA max. Bemessungsstrom AC-3: 8 A max. Bemessungsleistung Glühlampen: 1980 VA max. Bemessungsleistung NV-Halogenlampen: 900 VA max. Bemessungsleistung Leuchtstofflampen kompensiert: 1105 VA max. Bemessungsleistung Leuchtstofflampen unkompensiert: 1020 VA max. Bemessungsleistung Leuchtstofflampen Duoschaltung: 1700 VA Bemessungsbetriebsart: Kurzzeitbetrieb Einschaltdauer: Kurzzeitbetrieb (ED &lt,= 1 h, 100 % mit Distanzstück 0,5 TE) elektrische Lebensdauer: min. 40000 Schaltspiele mechanische Lebensdauer: min. 1 · 106 Schaltspiele Gebrauchslage: nicht hängend, Neigungswinkel 30° Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 18 mm (1 TE) × H 90 mm × T 65 mm Bauvorschriften/Normen: EN 60947-1, EN 60715 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: RI 024-100 DC Bestellnummer: 09981016 gewähltes Fabrikat/Typ: ___________/___________nd Gasentladungslampen. Hinweise: Die Bezeichnung der Geräte der Baureihe RI beinhaltet sowohl die Bemessungsspannung (erstes Zahlenpaar), als auch die Kontaktausführung (letztes Zahlenpaar), die in der Reihenfolge Schließer, Öffner und Wechsler aufgeführt wird. Somit hat ein 'RI 024-110' z. B. eine Bemessungsspannung von 24 V, je einen Schließer- und Öffner-. aber keinen Wechslerkontakt, Die Einschaltdauer (ED) beträgt max. 1 h. Zum Erreichen von 100 % ED ist der beidseitige Einsatz des Distanzstückes DHDS notwendig.
