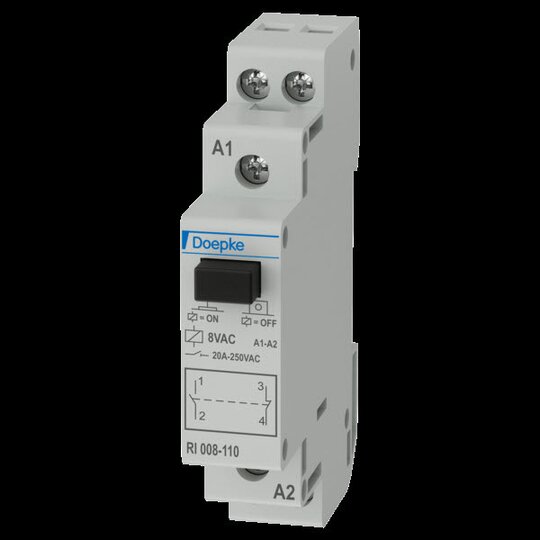

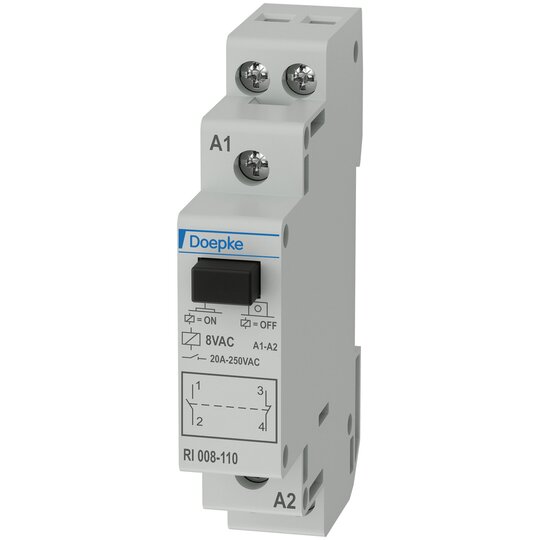

Doepke RI 008-110 Installationsrelais 8VAC,20A,1 Ö/1S 09981005

Hersteller-Nr. 09981005 308382
Ihr Nettopreis
Art.-Nr.
3711708
EAN
4014712154513
DEHA.-Nr.
2547978
eClass.-Nr.
27142309
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Funktion mechanisch
Montageart DIN-Schiene
Breite in Teilungseinheiten 1
Einbautiefe 60 mm

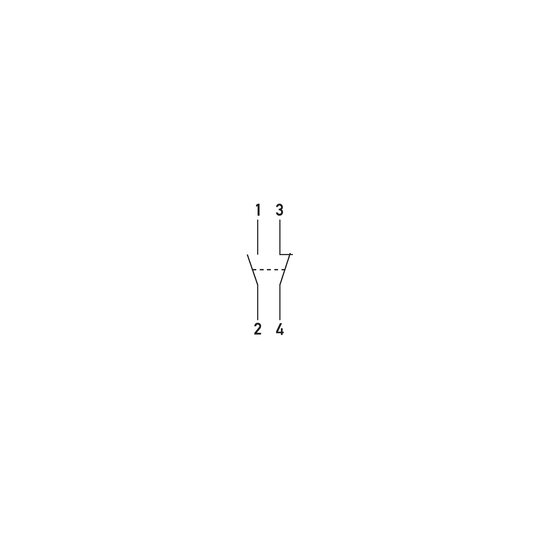

Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Wechsler 0
Steuerspannung 1 8 - 8 V
Steuerspannungsart 1 AC
Frequenz der Steuerspannung 1 50 - 50 Hz
Bemessungsstrom 20 A
Versorgungsspannung 7.2 - 8.8 V
Spannungsart der Versorgungsspannung AC
Max. Glühlampenlast 1980 W
Max. Leuchtstofflampenlast 1020 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 1700 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 1105 VA

Kompaktes, monostabiles Installationsrelais mit Handbetätigung und Schaltstellungsanzeige. Steuereingang: Bemessungsspannung (AC): 8 V Bemessungsstoßspannungsfestigkeit: 2 kV Laststromkreis (Relais): 1 Öffner/1 Schließer Polzahl (gesamt): 2 Bemessungsspannung (AC): 250 V, 415 V max. Bemessungsstrom angereiht: 20 A Bemessungsfrequenz: 50 Hz Bemessungsisolationsspannung: 500 V Betriebsspannung (AC): 8 V (7,2 V ... 8,8 V) Betriebsfrequenz: 50 Hz Bemessungsspannung AC-1: 250 V max. Bemessungsstrom AC-1: 20 A max. Bemessungsleistung AC-1: 5000 VA Bemessungsspannung AC-3 3-phasig: 250 V max. Bemessungsleistung AC-3: 2000 VA max. Bemessungsstrom AC-3: 8 A max. Bemessungsleistung Glühlampen: 1980 VA max. Bemessungsleistung NV-Halogenlampen: 900 VA max. Bemessungsleistung Leuchtstofflampen kompensiert: 1105 VA max. Bemessungsleistung Leuchtstofflampen unkompensiert: 1020 VA max. Bemessungsleistung Leuchtstofflampen Duoschaltung: 1700 VA Bemessungsbetriebsart: Kurzzeitbetrieb Einschaltdauer: Kurzzeitbetrieb (ED &lt,= 1 h, 100 % mit Distanzstück 0,5 TE) elektrische Lebensdauer: min. 40000 Schaltspiele mechanische Lebensdauer: min. 1 · 106 Schaltspiele Gebrauchslage: nicht hängend, Neigungswinkel 30° Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 Abmessungen: B 18 mm (1 TE) × H 90 mm × T 65 mm Bauvorschriften/Normen: EN 60947-1, EN 60715 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: RI 008-110 Bestellnummer: 09981005 gewähltes Fabrikat/Typ: ___________/___________l as in domestic installations. They are especially suitable for switching lighting systems, electric heaters, fans, air conditioning systems, ventilators, heat pumps and glow and gas-discharge lamps. Hints: The use of spacers 0.5 mod. Widths is recommended at ambient temperatures above 40 °C.

doepke_09981005_dbl_de.pdf

Produktdatenblatt

Download (Stand: 07.09.2025)

doepke_09981015_verlustleistungen_schaltertasterrelais_inf_web_ml.pdf

Technische Information

Download (Stand: 07.09.2025)

doepke_declaration_rohs_ml.pdf

RoHS-Erklärung

Download (Stand: 07.09.2025)
